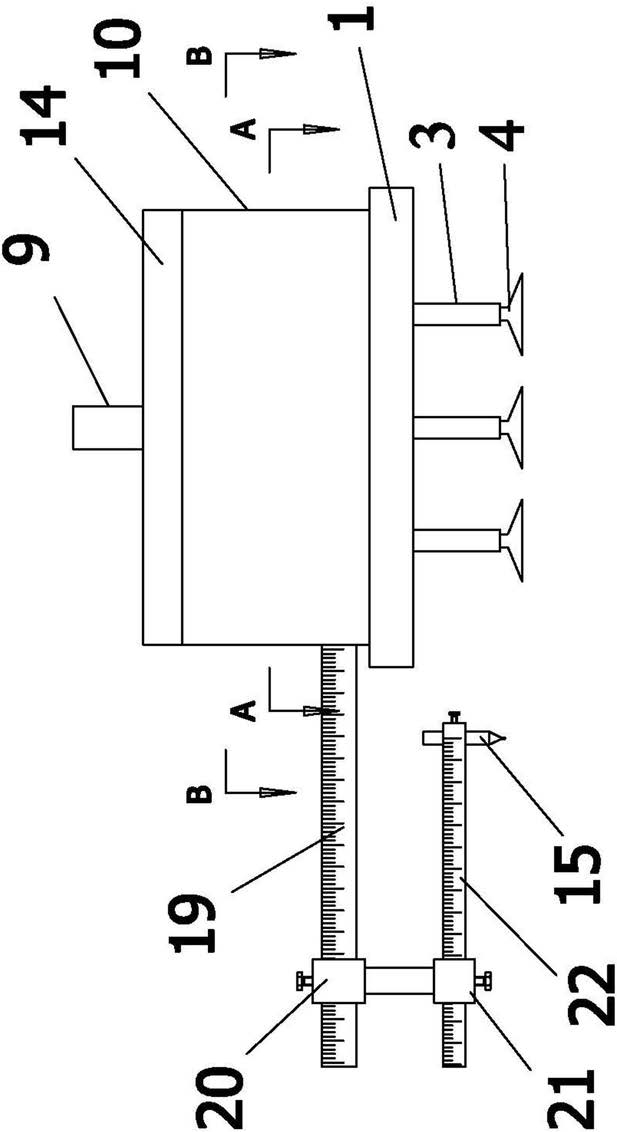

1.一种数学绘图仪，包括底座（1），底座（1）中心处设有第一圆环槽（11），底座（1）外圆面上设有第二圆环槽（24）；底座（1）下端面安装有定位针（2）和多个支脚（3），支脚（3）下端安装有吸盘（4）；底座（1）中心处安装有可转动的中心轴（9），中心轴（9）上套设有太阳轮（5），太阳轮（5）内安装有置于中心轴（9）上逆时针的第一棘轮（6），第一棘轮（6）上啮合有置于太阳轮（5）上凹槽内的第一棘爪（7），太阳轮（5）下端面有置于第一圆环槽（11）内且可转动的圆环形的卡板（23），使得太阳轮（5）能够跟随中心轴（9）逆时针转动，太阳轮（5）两侧对称啮合有固定在底座（1）上且可自转的行星轮（8），行星轮（8）啮合有可在第二圆环槽（24）上转动的外齿圈（10），外齿圈（10）上安装有套设在中心轴（9）上顺时针的第二棘轮（12），第二棘爪（13）安装在外齿圈（10）上且与第二棘轮（12）相配合，使得外齿圈（10）能够跟随中心轴（9）顺时针转动，外齿圈（10）上方覆盖有套在中心轴（9）上的封板（14），中心轴（9）贯穿封板（14），外齿圈（10）外壁一体连接有水平的半径调节机构，用来调节数学绘图仪的半径大小，半径调节机构上可拆卸安装有高度可调的绘图笔（15），扭转中心轴（9），当顺时针转动时，第一棘轮（6）空转，第二棘轮（12）带动外齿圈（10）作顺时针转动画圆，当逆时针扭动中心轴（9）时，第二棘轮（12）空转，第一棘轮（6）带动太阳轮（5）逆时针转动，太阳轮（5）经行星轮（8）换向带动外齿圈（10）作顺时针转动画圆。

2.根据权利要求1所述的数学绘图仪，其特征在于，所述的定位针（2）与中心轴（9）同轴，多个支脚（3）围绕定位针（2）均布。

3.根据权利要求1所述的数学绘图仪，其特征在于，所述的定位针（2）高度可调且能够固定，支脚（3）上的吸盘（4）为可拆卸结构。

4.根据权利要求1所述的数学绘图仪，其特征在于，所述的第一圆环槽（11）和第二圆环槽（24）内放置有钢珠（16）。

5.根据权利要求1所述的数学绘图仪，其特征在于，所述的行星轮（8）安装在置于底座（1）上的支撑轴（26）上，支撑轴（26）下端一体连接于底座（1）上。

6.根据权利要求1所述的数学绘图仪，其特征在于，所述可转动的中心轴（9）下端设置第一轴承（17），第一轴承（17）置于底座（1）上端面的轴承座内。

7.根据权利要求1所述的数学绘图仪，其特征在于，封板（14）上安装有置于中心轴（9）上的第二轴承（25）。

8.根据权利要求1所述的数学绘图仪，其特征在于，所述的半径调节机构包括安装在外齿圈（10）上的水平的第一尺条（19），第一尺条（19）正下方水平的第二尺条（22），第一尺条（19）上安装的第一滑块（20）以及第二尺条（22）上安装的第二滑块（21）；其中第一滑块（20）与第二滑块（21）刚性杆连接，第二尺条（22）末端固定有绘图笔（15）。

9.根据权利要求1所述的数学绘图仪，其特征在于，所述的半径调节机构有一组或者多组。
