专利号: 2017102913770
申请人: 哈尔滨理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

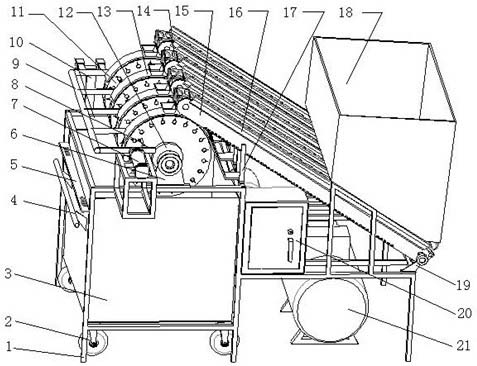

1.一种枣夹核桃的红枣去核及侧边切口机,它包括机体框架(1)、万向轮(2)、红枣收集和枣核分离箱(3)、推拉把手(4)、活动筛板(5)、轴承座组件(6)、执行气缸(7)、可更换去核刀具(8)、联动刀架(9)、刀架导向架(10)、加工转盘(11)、定位轴套(12)、弧形夹片(13)、枣形链条(14)、送料带(15)、隔板(16)、送料带固定架(17)、待处理红枣存储器(18)、送料带轴承组件(19)、控制柜(20)、气泵(21)、固定轴套(22)、加工转盘带轮(23)、皮带(24)、驱动电机(25)、电机带轮(26)、皮带 (27)、送料带带轮(28),其特征在于:所述的机体框架(1)为整机提供支撑,万向轮(2)安装在红枣收集和枣核分离箱(3)下端,红枣收集和枣核分离箱(3)内部插装有活动筛板(5),推拉把手(4)设置在活动筛板(5)下方,加工转盘(11)通过轴承座组件(6)固定在机体框架(1)上,加工转盘(11)上方安装有弧形夹片(13),弧形夹片(13)顶端有入料口(13‑1),弧形夹片(13)下方焊接弹性夹片(13‑2),执行气缸(7)末端连接联动刀架(9),可更换去核刀具(8)拧装在联动刀架(9)上,联动刀架(9)可在刀架导向架(10)上往复滑动,定位轴套(12)将加工转盘(11)隔开,枣形链条(14)铺设在送料带(15)表面,送料带(15)两侧镶设隔板(16),送料带(15)由送料带固定架(17)固定,送料带(15)下方与送料带轴承组件(19)连接,待处理红枣存储器(18)架设在送料带(15)上端,控制柜(20)固定安装在机体框架(1)上,气泵(21)架设在控制柜(20)下方,驱动电机(25)轴上装有电机带轮(26),电机带轮(26)上分别套装有皮带(24)和皮带II(27),皮带I(24)另一端与加工转盘带轮(23)连接,皮带II(27)另一端与送料带带轮(28)连接,实现枣的运送和加工;所述的加工转盘(11)内部周向均匀布置枣形槽(11‑1),两侧对应枣形槽(11‑1)中心均匀布置刀具通过孔(11‑2),加工转盘(11)由定位轴套(12)隔开;所述的执行气缸(7)与气泵(21)连接,执行气缸(7)末端连接联动刀架(9),联动刀架(9)上安装与加工转盘(11)对应数量的可更换去核刀具(8);所述可更换去核刀具(8)由冲头(8‑1)、锯齿刀片(8‑2)、冲头夹帽(8‑3)和螺纹连接套(8‑4)组成;所述加工转盘(11)与可更换去核刀具(8)以及送料带(15)的数量对应相等;所述的机体框架(1)顶部的枣形链条(14)下方正对弧形夹片(13)顶端的入料口(13‑1);所述的待处理红枣存储器(18)下方有软质弹性片(18‑2),可使红枣在进入枣形链条(14)的凹槽时保持平躺状态,方便后续对红枣夹紧和侧切。

2.根据权利要求1所述的一种枣夹核桃的红枣去核及侧边切口机,其特征在于:所述的红枣收集和枣核分离箱(3)安装于机体框架(1)正下方,其内部插装活动筛板(5),活动筛板(5)底部具有枣核收集槽(3‑1)和存枣箱(3‑2),红枣收集和枣核分离箱(3)底端安装四个万向轮(2)。
