专利号: 201710292164X
申请人: 长乐圆明工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

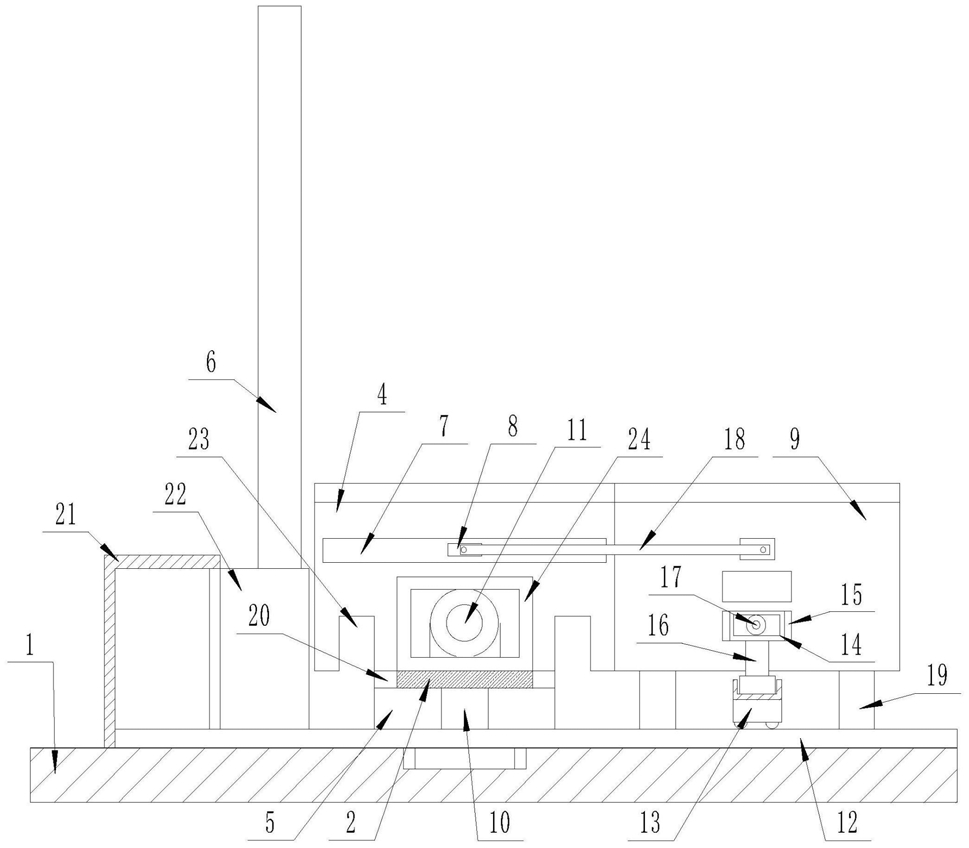

1.一种家庭两用智能折叠床,包括承载板(1),其特征在于,所述承载板(1)上表面设有旋转机构和搬运机构,所述旋转机构是由加工在承载板(1)上表面的一组一号圆形凹槽、设置在每个一号圆形凹槽内下表面且伸缩端向上的一号推动缸(10)、设置在每个一号推动缸(10)伸缩端上的托板(2)、设置在每个托板(2)上表面的一号口形安装架(24)、设置在每个一号口形安装架(24)内下表面且驱动端为水平方向的一号驱动件(11)、设置在每个一号驱动件(11)驱动端上的矩形连接板(3)、设置在一组矩形连接板(3)之间的一号床体(4)和设置在一号床体(4)下表面的两组矩形固定槽(23)共同构成的,所述承载板(1)上表面且位于一号床体(4)下方设有承载台(5),所述承载板(1)上表面且位于一号床体(4)一侧设有靠背(6),所述一号床体(4)两侧表面上均设有滑道(7),每个滑道(7)上均设有与之相匹配的滑块(8),所述承载板(1)上表面且位于一号床体(4)另一侧设有二号床体(9);所述搬运机构是由分别设置在所述一组一号圆形凹槽两侧的滑轨(12)、设置在每个滑轨(12)上的电动小车(13)、设置在每个电动小车(13)上表面的一号安装块、加工在每个一号安装块上表面中心处的二号圆形凹槽、设置在每个二号圆形凹槽内且伸缩端向上的二号推动缸(16)、设置在每个二号推动缸(16)伸缩端上的二号口形安装架(14)、设置在每个二号口形安装架(14)内下表面且伸缩端为水平方向的二号驱动件(17)和设置在每个二号驱动件(17)伸缩端上的矩形夹板(15)共同构成的;所述二号床体(9)下表面加工有与每个矩形固定槽(23)相匹配的矩形固定爪(19);所述承载板(1)上表面且套装在每个滑轨(12)一端面上设有无底箱体(21),每个无底箱体(21)侧表面均加工有开口,每个开口边缘处均设有电子挡门(22)。

2.根据权利要求1所述的一种家庭两用智能折叠床,其特征在于,所述每个一号推动缸(10)均为一号液压缸。

3.根据权利要求1所述的一种家庭两用智能折叠床,其特征在于,所述每个一号驱动件(11)均为旋转电机。

4.根据权利要求1所述的一种家庭两用智能折叠床,其特征在于,所述每个二号推动缸(16)均为二号液压缸。

5.根据权利要求1所述的一种家庭两用智能折叠床,其特征在于,所述每个二号驱动件(17)均为电动推杆。

6.根据权利要求1所述的一种家庭两用智能折叠床,其特征在于,所述二号床体(9)两侧表面上均设有二号安装块,每个二号安装块均通过连接杆(18)与所对应的滑块(8)活动连接,所述二号床体(9)两侧表面且位于每个二号安装块上方加工有与每个矩形夹板(15)相匹配的矩形卡槽。

7.根据权利要求1所述的一种家庭两用智能折叠床,其特征在于,所述承载台(5)上表面设有弹性保护层(20)。
