专利号: 201710294429X
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

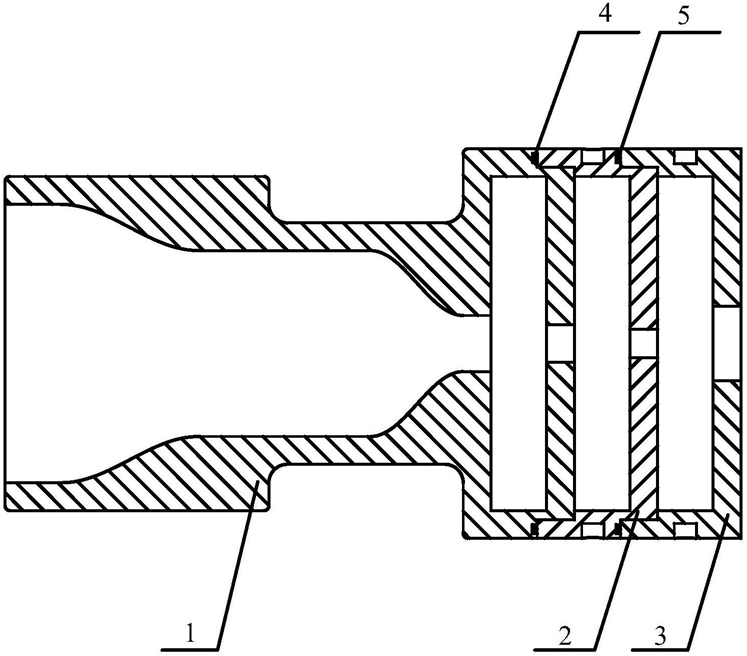

1.一种多谐振腔式空化射流喷嘴,其特征在于:包括左端体、右端体和至少一个中体,所述左端体的末端与第一中体螺纹连接且所述右端体与最末中体螺纹连接形成至少三个结构相同的谐振腔,其中第一谐振腔位于左端体的末端,最末谐振腔位于右端体上,每个中体上均设有一个谐振腔,所述谐振腔的入口和出口与不同级缩口相连接,不同级缩口直径按比值A依次减小,第一、第二级缩口设在左端体的末端,第一级缩口的出口与第一谐振腔的入口相连接,第一谐振腔的出口与第二级缩口的入口相连接,最末谐振腔的入口与最末级缩口的出口相连接、最末谐振腔的出口与设在右端体上的喷口相连接,喷口直径与第一级缩口直径按比值B增大,所述谐振腔、不同级缩口和喷口的轴心线均与喷嘴的轴心线重合,所述左端体的前部从进口到出口方向依次是引入腔、第一正弦导流曲面腔、过渡腔、第二正弦导流曲面腔,第二正弦导流曲面腔与第一级缩口的入口相连接,引入腔直径与第一级缩口直径按比值C增大。

2.根据权利要求1所述的多谐振腔式空化射流喷嘴,其特征在于:所述多谐振腔式空化射流喷嘴采用一个中体,左端体的末端与中体螺纹连接且右端体与中体螺纹连接形成三个结构相同的谐振腔。

3.根据权利要求1所述的多谐振腔式空化射流喷嘴,其特征在于:所述不同级缩口直径按比值A依次减小,1<A≤3;所述喷口直径与第一级缩口直径按比值B增大,1<B≤3;所述引入腔直径与第一级缩口直径按比值C增大,C=5~8。

4.根据权利要求1所述的多谐振腔式空化射流喷嘴,其特征在于:所述第一正弦导流曲面腔,其截面曲线方程为y=12.5sin(π/75*x),式中,x的取值范围为:37.5≤x≤112.5,所述第二正弦导流曲面腔,其截面曲线方程为y=17.5sin(π/50*x),式中,x的取值范围为:25≤x≤75,其中坐标轴y轴与喷嘴的轴心线平行,x轴与喷嘴的轴心线垂直。

5.根据权利要求1所述的多谐振腔式空化射流喷嘴,其特征在于:所述左端体的末端与第一中体、各相邻中体以及最末中体与右端体的连接处均设有密封圈。

6.根据权利要求1所述的多谐振腔式空化射流喷嘴,所述各中体和右端体外表面上分别均匀设有四个用于拧紧各螺纹连接的孔。
