专利号: 2017102951452
申请人: 陕西师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种钙钛矿柔性光探测器制备方法,其特征在于,包括如下步骤,步骤1,制备钙钛矿溶液;

步骤2,在清洗干燥后的柔性基片上通过刮刀法制备钙钛矿薄膜,得到钙钛矿柔性薄膜;

首先,将清洗干燥后的柔性基片固定在热台的工作平面上,并在80-140℃温度下预热5分钟;

其次,固定刮刀并调节刮刀与水平基片夹角为30-90°,调节刮刀和柔性基片之间狭缝距离保持固定;通过滴加钙钛矿溶液填充柔性基片和刮刀之间的狭缝;

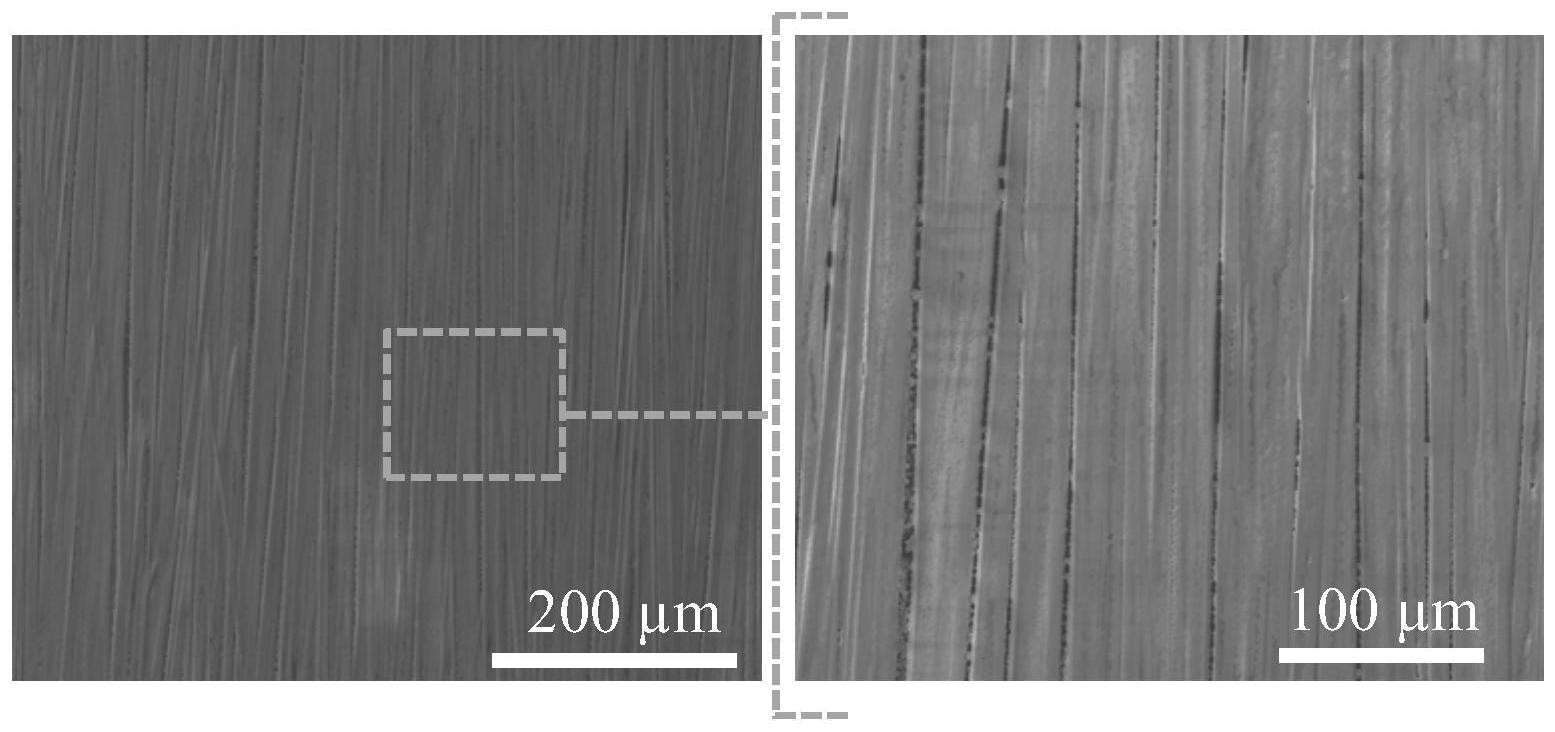

最后,在低于80%湿度的空气或者氮气环境下,控制热台温度在80-140℃,以10-50mm/min的速度单向水平移动刮刀,拖动钙钛矿溶液在柔性基片上成膜,得到纤维晶具有单晶性质的钙钛矿取向单晶纤维柔性薄膜,即所述的钙钛矿柔性薄膜;

步骤3,将制备得到的钙钛矿柔性薄膜进行退火处理;

步骤4,在退火后的钙钛矿柔性薄膜上蒸镀金电极,得到钙钛矿柔性光探测器。

2.根据权利要求1所述的一种钙钛矿柔性光探测器制备方法,其特征在于,步骤2中,刮刀和柔性基片之间狭缝距离为50到200μm。

3.根据权利要求1所述的一种钙钛矿柔性光探测器制备方法,其特征在于,步骤2中,所述滴加的钙钛矿溶液的体积与钙钛矿薄膜面积关系为3~5μL/cm2。

4.根据权利要求1所述的一种钙钛矿柔性光探测器制备方法,其特征在于,步骤1中,制备钙钛矿溶液时;

将有机-无机卤素钙钛矿前聚体加入有机溶剂中,浓度在0.5M到1.2M之间;将混合均匀后的溶液置于60℃下搅拌2小时,然后冷却至室温并搅拌四小时以上;以0.45μm孔径的聚四氟乙烯过滤膜过滤得到钙钛矿溶液备用;

其中,所述有机-无机卤素钙钛矿分别为MAPbI3或MAPbBr3;其对应的前聚体分别为MAI和PbI2,以及MABr和PbBr2;对应的前聚体的摩尔配比为MAI:PbI2=1:(0.5-1.5),MABr:PbBr2=1:(0.5-1.5);

所述的有机溶剂分别为二甲基甲酰胺、二甲基亚砜或γ-丁内酯。

5.根据权利要求4所述的一种钙钛矿柔性光探测器制备方法,其特征在于,根据不同的钙钛矿溶液,所述热台温度分别为当采用二甲基甲酰胺溶液时的80-120℃,当采用二甲基亚砜溶液时的110-140℃,当采用γ-丁内酯溶液时的120-150℃。

6.根据权利要求1所述的一种钙钛矿柔性光探测器制备方法,其特征在于,步骤3中退火时,将制备得到的钙钛矿柔性薄膜放置在80℃到150℃热台上热退火8-10分钟。

7.根据权利要求1所述的一种钙钛矿柔性光探测器制备方法,其特征在于,步骤2中,所述的柔性衬底为柔性PET薄膜。

8.一种钙钛矿柔性光探测器,其特征在于,由权利要求1-7任意一项所述的制备方法制备得到。
