1.一种粗钛或粗钛合金粉末注射成型专用料，其特征在于：所述的注射成型专用料中的粗钛或粗钛合金粉末为核壳型结构，具体为聚电解质/二氧化钛多层膜修饰的粗钛或粗钛合金粉末颗粒，壳层由支化聚乙烯亚胺、聚阴离子电解质和二氧化钛颗粒层层自组装而成。

2.如权利要求1所述的粗钛或粗钛合金粉末注射成型专用料，其特征在于：所述的粗钛或粗钛合金粉末颗粒的粒径为60-75μm。

3.如权利要求1所述的粗钛或粗钛合金粉末注射成型专用料，其特征在于：所述的聚阴离子电解质为羧甲基纤维素钠、聚丙烯酸、聚丙烯酸钠、聚对苯乙烯磺酸钠中的一种或两种以上的混合物。

4.如权利要求1所述的粗钛或粗钛合金粉末注射成型专用料，其特征在于：所述的二氧化钛颗粒的粒径为20nm～50nm。

5.一种如权利要求1至4任一项所述的粗钛或粗钛合金粉末注射成型专用料的制备方法，其特征在于：所述的制备方法为，使用层层自组装技术，将二氧化钛颗粒和聚电解质引入到粗钛或粗钛合金粉末颗粒结构中，制备得到核壳结构的粗钛或粗钛合金粉末颗粒；再与粘结剂混炼、粉末注射成型、催化脱脂、真空烧结。

6.如权利要求5所述的粗钛或粗钛合金粉末注射成型专用料的制备方法，其特征在于：所述制备方法的具体步骤为，

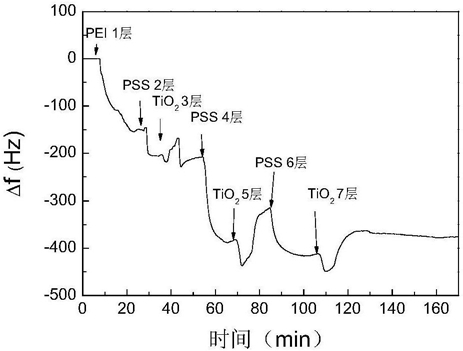

(1)通过静电力驱动的层层自组装技术对粗钛或粗钛合金粉末颗粒进行表面修饰，先将支化聚乙烯亚胺化学吸附到粗钛或粗钛合金粉末颗粒表面，再于该支化聚乙烯亚胺表面利用静电作用吸附聚阴离子电解质，随后于该带负电的聚阴离子电解质表面吸附带正电的二氧化钛颗粒，经过多次交替沉积聚阴离子电解质和二氧化钛颗粒后得到多层薄膜修饰的核壳型粗钛或粗钛合金粉末颗粒；

(2)将步骤(1)中得到多层薄膜修饰的核壳型粗钛或粗钛合金粉末颗粒与粘结剂混炼，再经过注射成型、催化脱脂、真空烧结制备出粗钛或粗钛合金粉末注射成型专用料。

7.如权利要求6所述的粗钛或粗钛合金粉末注射成型专用料的制备方法，其特征在于：步骤(1)在水分散液环境中进行，支化聚乙烯亚胺、聚阴离子电解质、二氧化钛颗粒在水分散液中的质量百分比分别为0.2-0.5％、0.05-0.2％、0.1-0.7％。

8.如权利要求6所述的粗钛或粗钛合金粉末注射成型专用料的制备方法，其特征在于：步骤(2)中，核壳型粗钛或粗钛合金粉末颗粒与粘结剂的重量比为50～56：44～50。

9.如权利要求6所述的粗钛或粗钛合金粉末注射成型专用料的制备方法，其特征在于：步骤(2)中所述的粘结剂中各组分按重量百分比计算包括，聚甲醛85％、保形剂聚丙烯6～

8％、乙烯-醋酸乙烯共聚物2～4％、稳定剂共聚甲醛1％、抗氧剂1％、硬脂酸锂1％、润滑剂

2％。

10.如权利要求6所述的粗钛或粗钛合金粉末注射成型专用料的制备方法，其特征在于：步骤(2)中，真空烧结温度为1200℃。
