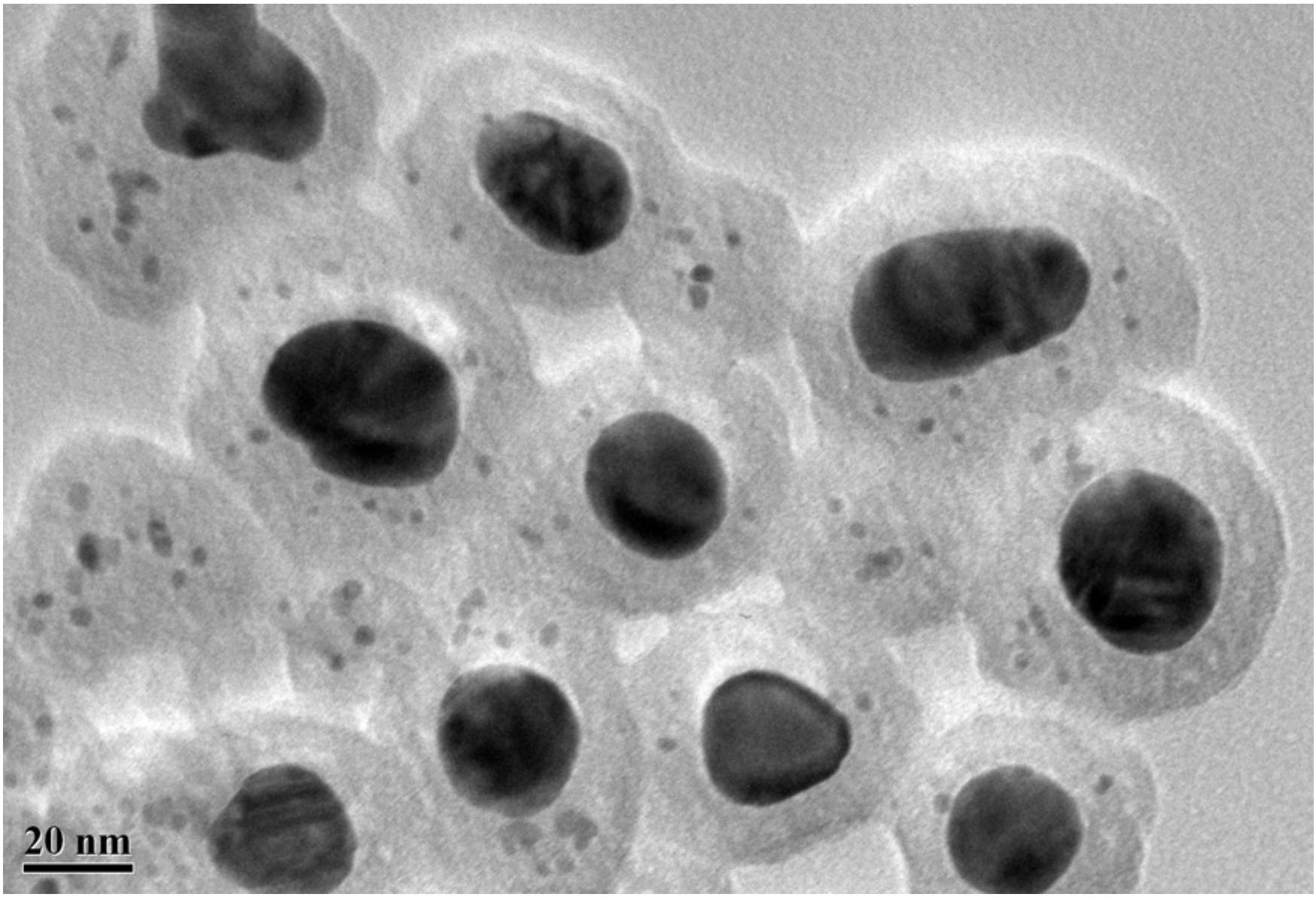

1.一种核壳结构Au@SiO2负载Pt纳米球的制备方法，其特征在于：将质量分数为0.1％～

0.3％的十六烷基三甲基溴化铵水溶液加热至70～90℃，加入质量分数为1％～3％的NaOH水溶液，恒温搅拌10～20分钟，再依次加入质量分数为3.7％的甲醛水溶液、质量分数为

0.5％～3％的HAuCl4·4H2O水溶液、质量分数为0.5％～3％的H2PtCl6·6H2O水溶液，70～90℃继续搅拌10～30分钟，然后向反应液中滴加正硅酸乙酯和无水乙醇质量比为1:1～2的混合液，滴加完后70～90℃搅拌反应1～3小时，反应完成后离心、洗涤、干燥，得到核壳结构Au@SiO2负载Pt纳米球；

上述十六烷基三甲基溴化铵水溶液与NaOH水溶液、甲醛水溶液、HAuCl4·4H2O水溶液、H2PtCl6·6H2O水溶液的体积比为30:0.75:(2.50～6.25):1:2，十六烷基三甲基溴化铵与正硅酸乙酯的质量比为1:4～6。

2.根据权利要求1所述的核壳结构Au@SiO2负载Pt纳米球的制备方法，其特征在于：所述的十六烷基三甲基溴化铵水溶液与NaOH水溶液、甲醛水溶液、HAuCl4·4H2O水溶液、H2PtCl6·6H2O水溶液的体积比为30:0.75:(4～5):1:2。

3.根据权利要求1或2所述的核壳结构Au@SiO2负载Pt纳米球的制备方法，其特征在于：所述的十六烷基三甲基溴化铵与正硅酸乙酯的质量比为1:5。

4.根据权利要求1或2所述的核壳结构Au@SiO2负载Pt纳米球的制备方法，其特征在于：所述的NaOH水溶液中NaOH的质量分数为2％。

5.根据权利要求1或2所述的核壳结构Au@SiO2负载Pt纳米球的制备方法，其特征在于：所述的HAuCl4·4H2O水溶液中HAuCl4·4H2O的质量分数为1％。

6.根据权利要求1或2所述的核壳结构Au@SiO2负载Pt纳米球的制备方法，其特征在于：所述的H2PtCl6·6H2O水溶液中H2PtCl6·6H2O的质量分数为1％。
