专利号: 201710301023X
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

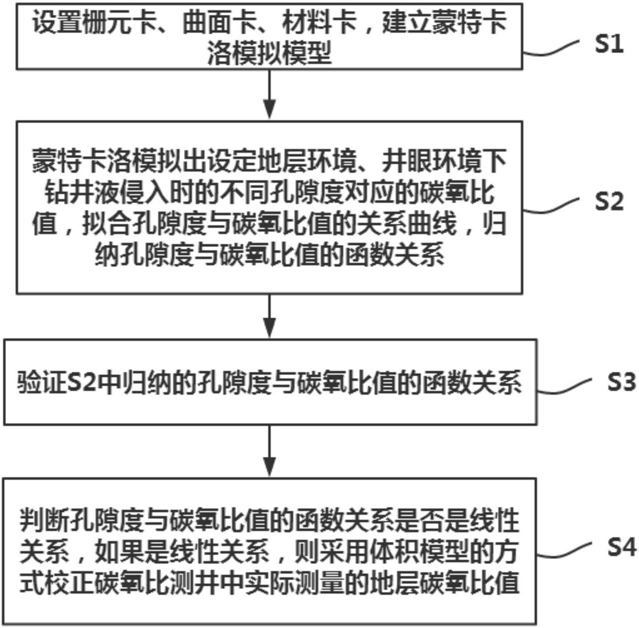

1.一种碳氧比测井钻井液侵入影响因素的校正方法,其特征在于,包括步骤:S1、设置栅元卡、曲面卡、材料卡,建立蒙特卡洛模拟模型;

S2、进行蒙特卡洛模拟,模拟出设定地层环境、井眼环境下钻井液侵入时的不同孔隙度对应的碳氧比值,以所述孔隙度与所述碳氧比值分别为自变量和因变量,拟合所述孔隙度与所述碳氧比值的关系曲线,归纳所述孔隙度与所述碳氧比值的函数关系;

S3、验证S2中归纳的所述孔隙度与所述碳氧比值的函数关系;

S4、判断所述孔隙度与所述碳氧比值的函数关系是否是线性关系,如果是线性关系,则采用体积模型的方式校正碳氧比测井中实际测量的地层碳氧比值。

2.如权利要求1所述的碳氧比测井钻井液侵入影响因素的校正方法,其特征在于,步骤S1中:所述栅元卡描述碳氧比测井时地层横截面的几何单元,所述地层横截面包括地层、测量设备、井眼环境构成的横截面,所述曲面卡描述栅元的曲面,所述材料卡描述地层横截面的元素组分。

3.如权利要求1所述的碳氧比测井钻井液侵入影响因素的校正方法,其特征在于,步骤S2中:所述栅元卡、所述曲面卡、所述材料卡的不同参数设置对应不同的地层环境、井眼环境。

4.如权利要求1所述的碳氧比测井钻井液侵入影响因素的校正方法,其特征在于,步骤S4中采用体积模型的方式校正碳氧比测井中实际测量的地层碳氧比值的步骤包括:S41、确定碳氧比测井时待校正碳氧比值的地层中的一个纯水层作为标志层,记录纯水层的碳氧比值C/O水;

S42、计算待校正碳氧比值的地层的总体积Z和钻井液侵入地层的侵入体积Z1,然后利用总体积减去侵入体积得到钻井液未侵入地层的未侵入体积Z2,其中Z2=Z-Z1;

S43、利用碳氧比测井测量地层中的碳氧比值C/O测;

S44、对碳氧比测井测量的地层中的碳氧比值C/O测进行校正:将获取的C/O水、Z1、Z2、C/O测代入体积模型公式,计算校正后的地层碳氧比值C/O校正,体积模型公式为:

5.如权利要求1所述的碳氧比测井钻井液侵入影响因素的校正方法,其特征在于,步骤S3中:更换设定的地层环境、井眼环境,再次进行蒙特卡洛模拟,模拟出更换后的地层环境、井眼环境下钻井液侵入时的不同孔隙度对应的碳氧比值,以所述孔隙度与所述碳氧比值分别为自变量和因变量,拟合所述孔隙度与所述碳氧比值的关系曲线,验证S2中归纳的所述孔隙度与所述碳氧比值的函数关系。

6.一种碳氧比测井钻井液侵入影响因素的校正系统,其特征在于,包括:模型建立模块:设置所述栅元卡、所述曲面卡、所述材料卡,建立蒙特卡洛模拟模型;

蒙特卡洛模拟模块:进行蒙特卡洛模拟,模拟出设定地层环境、井眼环境下钻井液侵入时的不同孔隙度对应的碳氧比值,以所述孔隙度与所述碳氧比值分别为自变量和因变量,拟合所述孔隙度与所述碳氧比值的关系曲线,归纳所述孔隙度与所述碳氧比值的函数关系;

验证模块:验证蒙特卡洛模拟模块中归纳的所述孔隙度与所述碳氧比值的函数关系;

校正模块:判断所述孔隙度与所述碳氧比值的函数关系是否是线性关系,如果是线性关系,则采用所述体积模型的方式校正碳氧比测井中实际测量的地层碳氧比值。

7.如权利要求6所述的碳氧比测井钻井液侵入影响因素的校正系统,其特征在于,模型建立模块中:所述栅元卡描述碳氧比测井时地层横截面的几何单元,地层横截面包括地层、测量设备、井眼环境构成的横截面,所述曲面卡描述栅元的曲面,所述材料卡描述地层横截面的元素组分。

8.如权利要求6所述的碳氧比测井钻井液侵入影响因素的校正系统,其特征在于,蒙特卡洛模拟模块中:所述栅元卡、所述曲面卡、所述材料卡的不同参数设置对应不同的地层环境、井眼环境。

9.如权利要求6所述的碳氧比测井钻井液侵入影响因素的校正系统,其特征在于,校正模块包括:标志层确定单元:确定碳氧比测井时待校正碳氧比值的地层中的一个纯水层作为标志层,记录纯水层的碳氧比值C/O水;

侵入体积计算单元:计算待校正碳氧比值的地层的总体积Z和钻井液侵入地层的侵入体积Z1,然后利用总体积减去侵入体积得到钻井液未侵入地层的未侵入体积Z2,其中Z2=Z-Z1;

实际测量单元:利用碳氧比测井测量地层中的碳氧比值C/O测;

校正单元:对碳氧比测井测量的地层中的碳氧比值C/O测进行校正,将获取的C/O水、Z1、Z2、C/O测代入体积模型公式,计算校正后的地层碳氧比值C/O校正,体积模型公式为:

10.如权利要求6所述的碳氧比测井钻井液侵入影响因素的校正系统,其特征在于,验证模块中:更换设定的地层环境、井眼环境,再次进行蒙特卡洛模拟,模拟出更换后的地层环境、井眼环境下钻井液侵入时的不同孔隙度对应的碳氧比值,以孔隙度与碳氧比值分别为自变量和因变量,拟合孔隙度与碳氧比值的关系曲线,验证蒙特卡洛模拟模块中归纳的孔隙度与碳氧比值的函数关系。
