1.一种中空磁性Co/碳纳米管的制备方法，其特征在于，包括如下步骤：(1)称取3.3-3.7g二氰二胺和0.8-1.2g乙酸钴，加入到45-55mL 无水乙醇中，溶液在

58-62℃下磁力搅拌2.5-3.5小时；

(2)溶液在58-62℃条件下搅拌22-26小时；

(3)将溶液放到干燥装置中于43-47℃环境下烘干，留下固体粉末；

(4)将固体粉末放置于高温炉中，在N2气氛下850-950℃煅烧0.5-1.5小时，升温速率为

9-11℃/min；

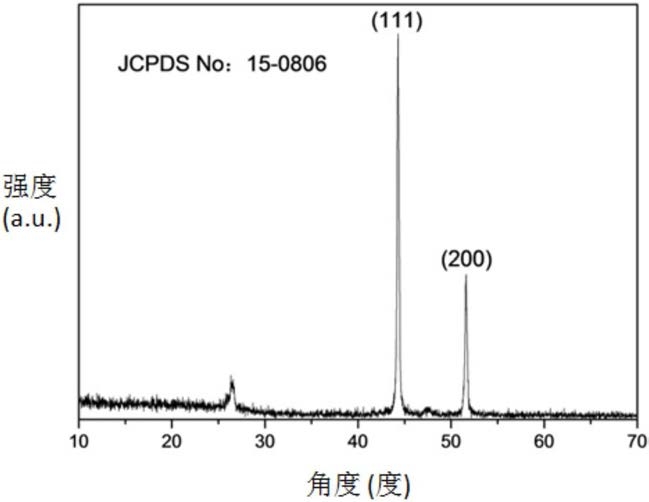

(5)自然冷却至室温后，得到中空磁性Co/碳纳米管。

2.根据权利要求1所述的中空磁性Co/碳纳米管的制备方法，其特征在于，所述步骤(3)中干燥装置为烘箱。

3.根据权利要求1所述的中空磁性Co/碳纳米管的制备方法，其特征在于，所述步骤(4)高温炉为高温管式炉。

4.根据权利要求1所述的中空磁性Co/碳纳米管的制备方法，其特征在于，所述步骤(5)中室温为18-25℃。

5.根据权利要求1所述的中空磁性Co/碳纳米管的制备方法，其特征在于，所述步骤(5)中空磁性Co/碳纳米管是以竹节管状的形式存在，且形貌均一的空磁性Co/碳纳米管。

6.根据权利要求1所述的中空磁性Co/碳纳米管的制备方法，其特征在于，所述步骤(5)中空磁性Co/碳纳米管具体为一介孔材料，纳米粒子表面积为131.6m2/g，孔体积是

0.296cm3/g，粒子的平均孔直径为13.47nm。

7.一种使用上述权利要求1-6任一项所述的中空磁性Co/碳纳米管的制备方法制备所得的中空磁性Co/碳纳米管的应用。

8.根据权利要求7所述的中空磁性Co/碳纳米管的应用，其特征在于，在对污水处理过程中，直接将上述制备方法所得的中空磁性Co/碳纳米管用作吸附剂吸附污水中的重金属离子和有机染料。

9.根据权利要求8所述的中空磁性Co/碳纳米管的应用，其特征在于，在将中空磁性Co/碳纳米管用于污水处理前，先采用紫外分光光度计对其进行Pb2+和亚甲基蓝吸附效率测试，即测试不同吸附时间条件下Co单质/碳纳米管对Pb2+吸附效率、不同溶液pH值条件下吸附剂对Pb2+吸附效率、不同吸附时间条件下Co单质/碳纳米管对亚甲基蓝吸附效率和不同溶液pH值条件下吸附剂对亚甲基蓝的吸附效率。

10.根据权利要求9所述的中空磁性Co/碳纳米管的应用，其特征在于，所述测试不同吸附时间条件下Co单质/碳纳米管对Pb2+吸附效率时的不同吸附时间具体为1、5、15、30、60、

90、120分钟；所述测试不同溶液pH值条件下吸附剂对Pb2+吸附效率时的不同溶液pH值具体为2、3、4、5、6、7、8、9、10；所述测试不同吸附时间条件下Co单质/碳纳米管对亚甲基蓝吸附效率时的不同吸附时间具体为1、5、10、20、30分钟；所述测试不同溶液pH值条件下吸附剂对亚甲基蓝的吸附效率时的不同溶液pH值具体为2、3、4、5、6、7、8、9、10。
