专利号: 2017103017667
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

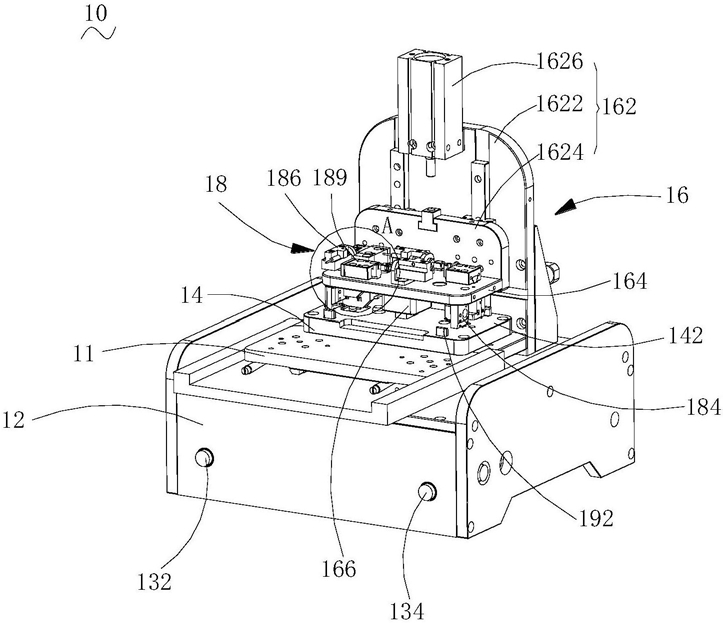

1.一种电阻测试装置,其特征在于,包括:

底座;

支承部,设置于所述底座,具有用于支承产品的支承面;

固定机构,包括升降组件、固定部及压持部,所述升降组件设置于所述底座,所述固定部设置于所述升降组件的一侧,且位于所述支承面上方,所述升降组件用于驱动所述固定部沿垂直于所述支承面的方向远离或靠近所述支承面,所述压持部设置于所述固定部朝向所述支承面的一侧,用于在所述固定部靠近所述支承面移动到达预设位置时压紧产品;

测试机构,包括探针固定座、第一驱动件及装设于所述探针固定座的至少两个探针,所述探针固定座活动连接于所述固定部朝向所述支承面的一侧,至少两个所述探针相对所述支承面呈不同方向延伸,所述第一驱动件设置于所述固定部远离所述支承面的另一侧,并可驱动与其相对应的所述探针固定座沿预设方向移动。

2.根据权利要求1所述的电阻测试装置,其特征在于,所述测试机构包括至少一个测试组件,每组所述测试组件包括一个所述探针固定座、一个所述第一驱动件及若干所述探针,若干所述探针相对所述支承面呈不同方向地装设于所述探针固定座。

3.根据权利要求1或2所述的电阻测试装置,其特征在于,所述探针固定座包括检测位置,所述第一驱动件驱动所述探针固定座沿预设方向移动终止于所述检测位置,所述探针触接所述产品上的检测位。

4.根据权利要求1或2所述的电阻测试装置,其特征在于,所述升降组件包括支座、升降部及第二驱动件,所述支座设置于所述底座,所述固定部固接于所述升降部,所述支座设有滑轨,所述第二驱动元件设置于所述支座,并与所述升降部连接,用于驱动所述升降部在垂直于所述支承面的方向沿所述滑轨移动。

5.根据权利要求1或2所述的电阻测试装置,其特征在于,所述固定部沿所述预设方向开设有滑槽,所述探针固定座包括主体部及连接于所述主体部的滑动部,所述主体部设有供所述探针装设的安装位,所述滑动部伸入所述滑槽,并与所述第一驱动件连接,以在所述第一驱动件的驱动下沿所述滑槽移动。

6.根据权利要求5所述的电阻测试装置,其特征在于,所述探针固定座还包括设置于所述固定部远离所述支承面一侧的配合部,所述配合部固定连接于所述滑动部远离所述主体部的一侧,且所述配合部一端与所述第一驱动件的输出端配接。

7.根据权利要求6所述的电阻测试装置,其特征在于,所述测试组件还包括导向座,所述导向座设置于所述固定部远离所述支承面的一侧,所述导向座具有一与所述配合块相匹配的导向通道,所述配合部至少部分收容于所述导向通道;

其中,所述导向通道的导向方向与所述滑槽的延伸方向相互平行。

8.根据权利要求1或2所述的电阻测试装置,其特征在于,所述电阻测试装置还包括定位机构,所述定位机构包括若干定位块,若干所述定位块设置于所述支承面,围设形成与所述产品形状相配的固定位。

9.根据权利要求1或2所述的电阻测试装置,其特征在于,所述支承部沿远离或靠近所述升降组件的方向可移动地设置于所述底座。

10.根据权利要求1或2所述的电阻测试装置,其特征在于,所述电阻测试装置还包括控制装置,所述控制装置分别与所述升降组件及第一驱动件连接,用于控制升降组件驱动所述固定部到达垂直于所述支承面的方向的预设位置后,控制所述第一驱动件驱动所述探针固定座沿预设方向移动,以使所述探针到达并触接检测位。
