1.一种石墨烯复合薄膜的制备方法，其特征在于，所述的制备方法按如下步骤进行：(1)在浓度为3～10mg/mL的氧化石墨烯水分散液中，加入三氯化铁，振荡形成氧化石墨烯水凝胶；用刮刀将所得氧化石墨烯水凝胶在经过亲水性处理的玻璃片基底上，刮制出0.1～100μm厚度均匀的膜，室温静置1～30min后，放入氢碘酸与HAc的混合液中，先室温浸泡

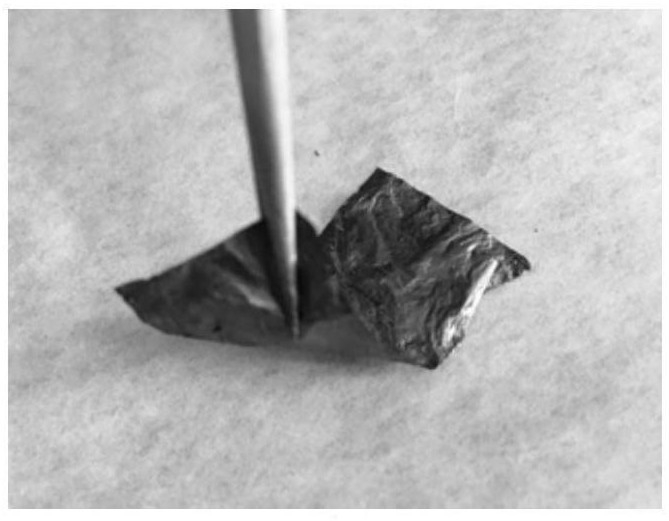

0.1～48h，再升温至50～100℃保持1～24h，薄膜与玻璃基底脱离，取出薄膜经清水洗涤，冷冻干燥，得到多孔石墨烯薄膜材料；

所述三氯化铁的质量用量以氧化石墨烯水分散液的体积计为1～15mg/mL；

所述氢碘酸与HAc的混合液由氢碘酸与HAc按体积比为1：1.5～2.5配制得到，所述氢碘酸为45wt％～60wt％HI的水溶液；

(2)将3,4-乙烯二氧噻吩、吡咯-3-甲酸、LiClO4、钛氧簇溶解于乙腈中，超声混匀作为电解液，以步骤(1)制备的多孔石墨烯薄膜材料为工作电极，Pt丝为对电极，Ag/AgCl电极为参比电极，在电压窗口为-0.8～1.5V、扫描速度为0.001～0.5V/s的条件下进行1～100个周期的循环伏安法电化学聚合，之后取出薄膜，清洗后即得所述的石墨烯复合薄膜；

所述3,4-乙烯二氧噻吩、吡咯-3-甲酸、LiClO4的用量以乙腈的体积计各自为0.1～

100mmol/100mL、0.1～100mmol/100mL、0.1～100mmol/100mL；

所述钛氧簇的用量以乙腈的体积计为0.1～100mg/100mL。

2.如权利要求1所述的石墨烯复合薄膜的制备方法，其特征在于，步骤(1)中，所述玻璃片基底的亲水性处理方法为：将玻璃片基底放入98％浓硫酸与30％双氧水体积比为7：3的混合液中，将混合液加热至90℃，保温浸泡1h，之后取出依次用去离子水、无水乙醇洗涤，氮气吹干即得经过亲水性处理的玻璃基底，保存于干燥器中备用。

3.如权利要求1所述的石墨烯复合薄膜的制备方法，其特征在于，步骤(1)中，所述冷冻干燥的操作方法为：在-100～0℃下处理6～48h。

4.如权利要求1所述的石墨烯复合薄膜的制备方法，其特征在于，步骤(2)中，所述钛氧簇按如下方法制备得到：将钛酸四乙酯、无水溴化钴加入无水乙醇中，于100～200℃反应10～100h，之后冷却至室温，将反应液置于0～50℃下静置，收集析出的晶体，即得所述钛氧簇；

所述无水溴化钴、钛酸四乙酯的投料物质的量之比为1：15～20；

所述无水乙醇的体积用量为钛酸四乙酯体积的1～2倍。
