1.一种化学一步法制备不同形貌聚吡咯/壳聚糖复合电极的方法，其特征在于，包括如下步骤：(1)称1.6g壳聚糖均匀分散到100mL质量浓度为2％的乙酸溶液中，搅拌，加入氧化剂，混合均匀，并将溶液pH调至1-5；

(2)向步骤(1)所得溶液中逐滴加入掺杂剂溶液，混合均匀；

(3)将步骤(2)所得混合液中缓慢加入吡咯单体，并将混合溶液定容，在室温、搅拌条件下反应24h；

(4)将步骤(3)所得溶液真空抽滤、水洗至中性，并置于真空干燥箱中干燥，得到聚吡咯/壳聚糖复合电极材料；

其中：

所述氧化剂为浓度1.0mol·L-1的过硫酸铵溶液，用量25mL，用1mol·L-1的HCl溶液调节-1溶液pH值为1，掺杂剂溶液为浓度0.05mol·L 的十六烷基三甲基溴化铵溶液，用量8mL，吡咯用量150μL，定容到250mL，磁力搅拌反应2h，并静置22h，得到微米球型结构的聚吡咯/壳聚糖复合电极材料；

或者，

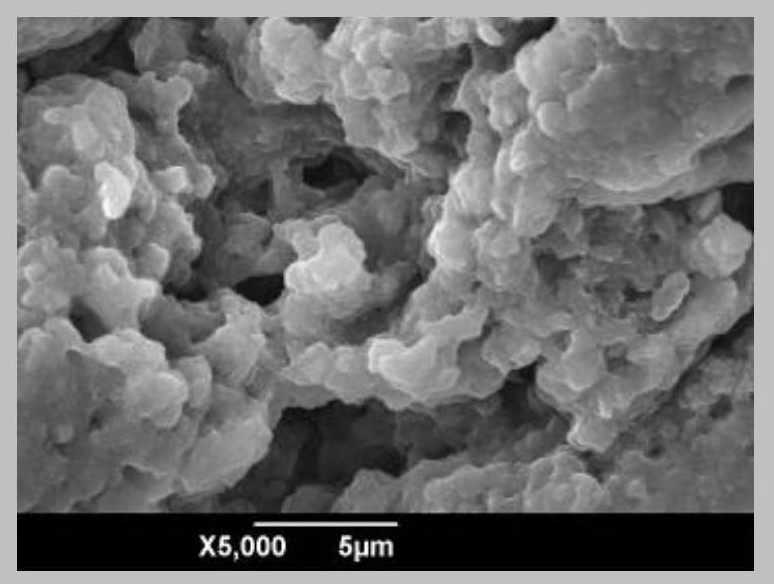

所述氧化剂为浓度1.0mol·L-1的过硫酸铵溶液，用量6mL，用1mol·L-1的HCl溶液调节溶液pH值为1，掺杂剂溶液为浓度0.05mol·L-1的十二烷基苯磺酸钠溶液，用量8mL，吡咯用量250μL，定容到250mL，磁力搅拌反应2h，并静置22h，得到网络结构的聚吡咯/壳聚糖复合电极材料，其中步骤(1)中壳聚糖乙酸溶液干燥成溶胶凝胶状态后，再加入氧化剂。
