1.一种二氧化硅中空微球的制备方法，其特征在于，包括如下步骤：步骤一、将二氧化硅前驱体与醇溶剂混合形成二氧化硅前驱体溶液；

步骤二、将所述二氧化硅前驱体溶液喷射至液氮中；

步骤三、将去离子水加入所述液氮中，制得固态混合物；

步骤四、对所述固态混合物进行冷冻干燥，即制得二氧化硅中空微球。

2.根据权利要求1所述的一种二氧化硅中空微球的制备方法，其特征在于，所述二氧化硅前驱体与醇溶剂的质量比为1：(4～6)。

3.根据权利要求1所述的一种二氧化硅中空微球的制备方法，其特征在于，所述冷冻干燥的温度为-70～-55℃。

4.根据权利要求1或3所述的一种二氧化硅中空微球的制备方法，其特征在于，所述步骤二在搅拌条件下进行。

5.根据权利要求4所述的一种二氧化硅中空微球的制备方法，其特征在于，所述搅拌的转速为50～80转/分。

6.根据权利要求1所述的一种二氧化硅中空微球的制备方法，其特征在于，所述二氧化硅前驱体溶液还包括酸性催化剂或碱性催化剂。

7.根据权利要求1所述的一种二氧化硅中空微球的制备方法，其特征在于，所述二氧化硅前驱体为正硅酸乙酯、四甲氧基硅烷、甲基三乙氧基硅烷、正硅酸四丁酯、正硅酸四甲酯、戊基三乙氧基硅烷、四丙氧基硅烷、四丁氧基硅烷中的任一种。

8.根据权利要求1所述的一种二氧化硅中空微球的制备方法，其特征在于，所述醇溶剂为无水乙醇或无水甲醇。

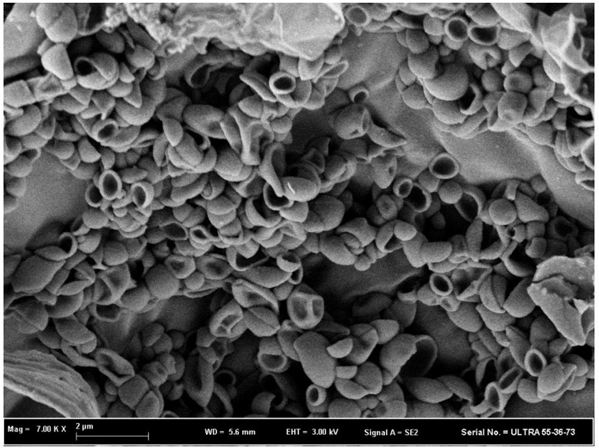

9.根据权利要求1-8任一项制备方法制得的二氧化硅中空微球，其特征在于，所述二氧化硅中空微球的尺寸为0.5～1.5μm，壁厚为20～40nm。

10.根据权利要求9所述的二氧化硅中空微球，其特征在于，所述二氧化硅中空微球呈瘪球状。
