专利号: 2017103120155
申请人: 浙江大维高新技术股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

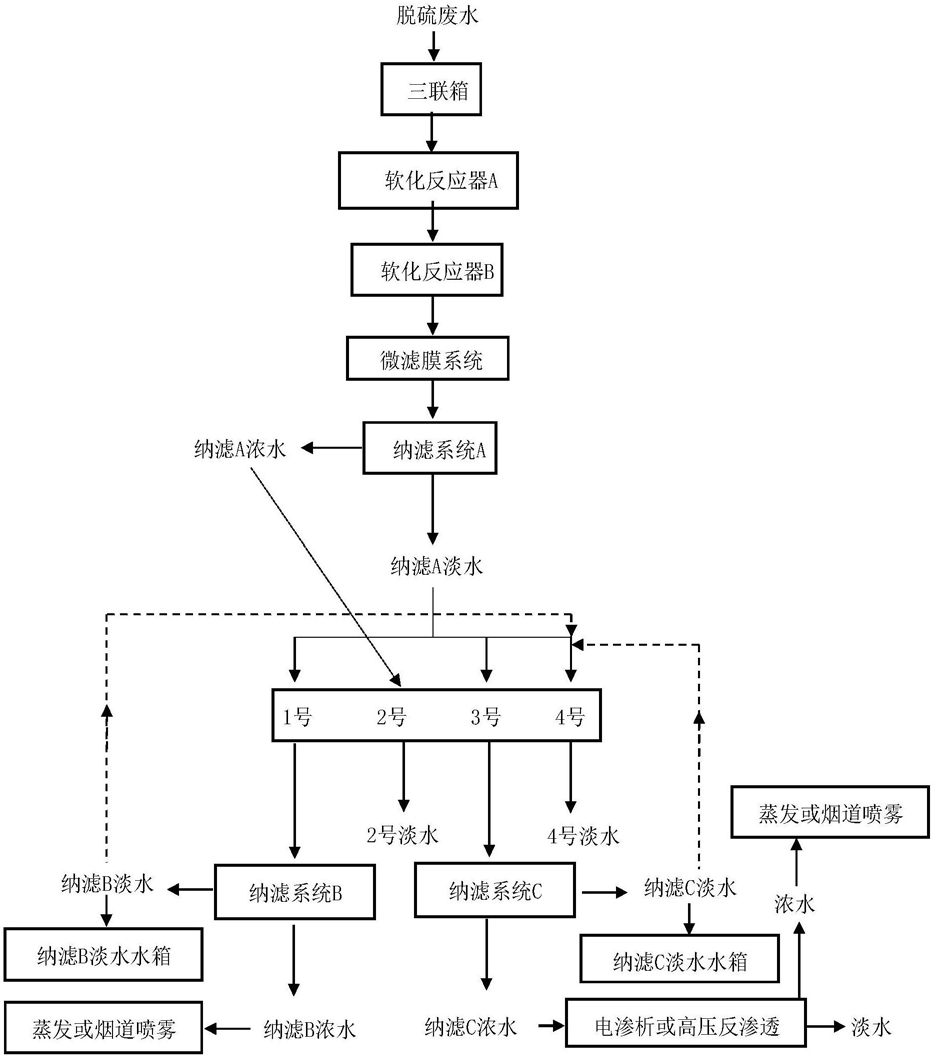

1.一种脱硫废水的处理方法,其特征在于,包括以下处理步骤:

S11:提供一三联箱处理设施,将脱硫废水通过三联箱进行预处理以使得悬浮颗粒物和重金属元素的含量降低,得到初步澄清液;

S12:提供一软化反应器A,将所述初步澄清液进入软化反应器A,并调节所述初步澄清液的pH值至10~11;

S13:提供一软化反应器B,将软化反应器A的产水进入软化反应器B,并往软化反应器B中加入碳酸钠;

S14:提供一微滤膜系统,将软化反应器B的产水通过所述微滤膜系统进行处理,分离出微滤浓水和微滤产水,将所述微滤浓水回流至所述微滤膜系统继续处理,并调节所述微滤产水的pH值为6~7;

S15:提供一纳滤膜系统A,将所述微滤产水进入纳滤膜系统A进行分盐处理,分离出纳滤A淡水和纳滤A浓水;

S16:提供一四隔室电渗析器,所述四隔室电渗析器包括相互隔离的4种隔室,每种隔室对应着一种水流道,并依次标记为1、2、3、4号水流道单元,每个水流道单元均设置相应的给水水箱和产水水箱;

所述纳滤A浓水进入2号给水水箱中,所述纳滤A淡水按设定比例分别进入1号、3号以及

4号给水水箱,进而进入1号、3号以及4号流道单元,通过四隔室电渗析器的电驱动离子定向迁移作用,使得在各个水流道单元中的离子发生离子重组,将容易结垢的物质重组形成不易结垢的可溶性物质;2号流道单元进水中的A、B离子与4号流道单元进水中的C、D离子进行重组,在3号流道单元中形成由C、B所组成的溶液3号产水,在1号流道单元中形成由A、D所组成的溶液1号产水,并同时获到淡化后的2号淡水和4号淡水;其中,A离子指纳滤A浓水中的钙离子、镁离子和钠离子,B离子指纳滤A浓水中的硫酸根离子、氯离子、碳酸根、氢氧根离子,C离子指纳滤A淡水中的钠离子,D离子指纳滤A淡水中的氯离子;将四隔室电渗析器中各流道单元处理得到的产水排入对应的产水水箱,1号流道产水排入至1号产水水箱,四隔室电渗析器2号流道产水排入至2号产水水箱,四隔室电渗析器3号流道产水排入至3号产水水箱,四隔室电渗析器4号流道产水排入至4号产水水箱;

提供一纳滤膜系统B,将1号产水水箱中的储水进入纳滤膜系统B进行分盐处理,以得到含有不同价态离子组成的纳滤B淡水和纳滤B浓水,将纳滤B淡水分流至4号给水水箱和纳滤B淡水水箱,纳滤B浓水通过蒸发或烟道喷雾进行处理;

提供一纳滤膜系统C,将3号产水水箱中的储水进入纳滤膜系统C进行分盐处理,以得到含有不同价态离子组成的纳滤C淡水和纳滤C浓水,将纳滤C淡水分流至4号给水水箱和纳滤C淡水水箱,纳滤C浓水进入至纳滤C浓水水箱;

将所述纳滤C浓水进入至电渗析浓缩系统或者反渗透膜系统对所述纳滤C浓水进一步进行浓缩处理,得到相应的浓水和淡水,将所述浓水进一步通过蒸发或烟道喷雾进行处理。

2.根据权利要求1所述的处理方法,其特征在于,所述微滤膜系统为管式微滤膜,所述微滤膜系统中的流速为3~6m/s,压力为0.1~0.6MPa,所述微滤产水的悬浮固体含量小于

5mg/L。

3.根据权利要求1所述的处理方法,其特征在于,所述纳滤膜系统A为卷式纳滤膜、碟管式纳滤膜或者振动纳滤膜,所述纳滤膜系统B和所述纳滤膜系统C为卷式纳滤膜、碟管式纳滤膜或者振动纳滤膜。

4.根据权利要求1所述的处理方法,其特征在于,所述纳滤膜系统A的操作压力为0.9~

2.5PMa,纳滤膜系统B和纳滤膜系统C的操作压力为0.9~3.5PMa。

5.根据权利要求1所述的处理方法,其特征在于,所述四隔室电渗析器中的3号水流道单元中设有酸加药系统,往3号给水水箱中添加酸类药剂以调节3号产水水箱中的pH值为4~6。

6.根据权利要求1所述的处理方法,其特征在于,所述电渗析浓缩系统采用均相离子交换膜电渗析膜堆、异相离子交换膜电渗析膜堆或半均相离子交换膜电渗析膜堆。

7.根据权利要求6所述的处理方法,其特征在于,所述电渗析浓缩系统优先选用由均相阳离子交换膜和单价离子选择透过性阴离子交换膜组成的具有单价阴离子选择透过性的电渗析膜堆。

8.根据权利要求1所述的处理方法,其特征在于,所述反渗透膜系统采用海水淡化膜或特种耐高压反渗透膜,所述反渗透膜系统的操作压力为5~12MPa,处理后所述浓水的溶解性总固体含量为8~16%。

9.根据权利要求1所述的处理方法,其特征在于,经过离子重组后的2号流道和4号流道分流至对应的产水水箱中获得的淡水回用至脱硫塔或循环冷却塔。
