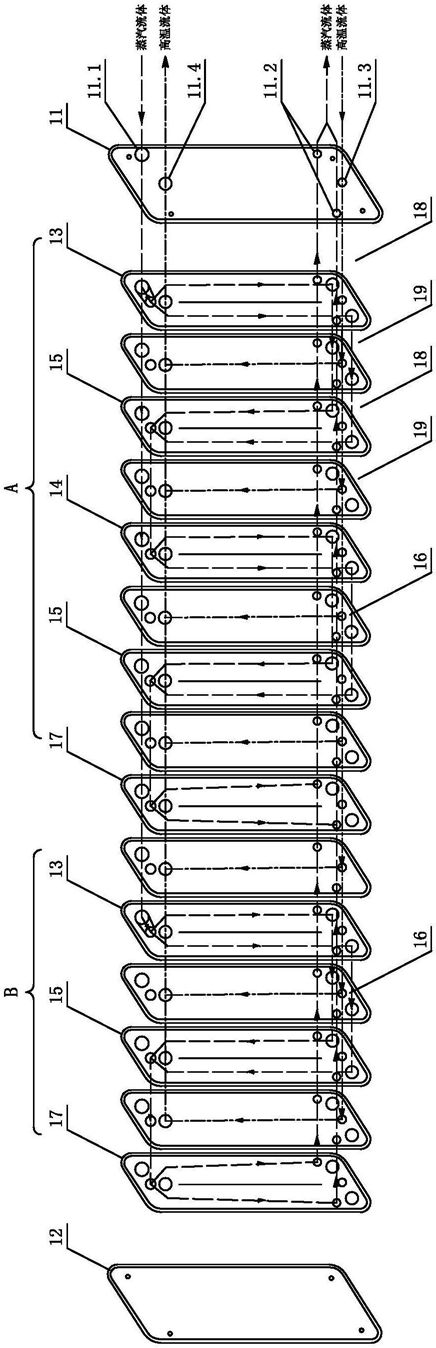

1.一种板式双干度分流换热蒸发器，包括前夹板（11）和后夹板（12），及设置于前夹板（11）与后夹板（12）之间的换热模块；其特征在于：所述换热模块包括层叠式设置的一块以上入口低温换热板（13）、一块以上中间下走低温换热板（14）、一块以上中间上走低温换热板（15）、一块以上高温换热板（16）和一块以上出口低温换热板（17）；其中，入口低温换热板（13）、中间上走低温换热板（15）、中间下走低温换热板（14）、出口低温换热板（17）和一块以上高温换热板（16）共同组成一中间换热组件（A）；入口低温换热板（13）、中间上走低温换热板（15）、出口低温换热板（17）和一块以上高温换热板（16）共同组成一端部换热组件（B）；中间换热组件（A）和端部换热组件（B）分别设置一组以上；高温换热板（16）设置于相邻两低温换热板之间；每块低温换热板两侧均构成有蒸发流体通道（18）和高温流体通道（19），各蒸发流体通道（18）相互连通，各高温流体通道（19）相互连通；前夹板（11）上设有分别连通蒸发流体通道（18）两端的夹板蒸汽流体入口（11.1）和夹板蒸汽流体出口（11.2），及设有分别连通高温流体通道（19）两端的夹板高温流体入口（11.3）和夹板高温流体出口（11.4）；所述入口低温换热板（13）、中间下走低温换热板（14）和出口低温换热板（17）上分别设置有离心分流器（20），该离心分流器（20）包括弧形的离心分流道（20.1），离心分流道（20.1）的进口端为离心分流入口（20.2），出口端为离心分流出口（20.3），离心分流道（20.1）由内壁面（20.4）和外壁面（20.5）构成，其中外壁面（20.5）上设有若干离心通孔（20.6）；所述入口低温换热板（13）上设有第一蒸发流体总入口（13.2）、第一低干度流体出口（13.7）和第一高干度流体出口（13.8），入口低温换热板（13）所在的蒸发流体通道（18）分隔有第一低干度流道（13.4）和第一高干度流道（13.5）；第一蒸发流体总入口（13.2）分别连通夹板蒸汽流体入口（11.1）和所在离心分流器（20）的离心分流入口（20.2）；第一低干度流道（13.4）一端连通所在离心分流器（20）的离心通孔（20.6），另一端连通第一低干度流体出口（13.7）；第一高干度流道（13.5）一端连通所在离心分流器（20）的离心分流出口（20.3），另一端连通第一高干度流体出口（13.8）；所述中间下走低温换热板（14）上设有第二蒸发流体总入口（14.2）、第二低干度流体出口（14.7）、第二高干度流体出口（14.8）和第二末端排气口（14.12），中间下走低温换热板（14）所在的蒸发流体通道（18）分隔有第二低干度流道（14.4）和第二高干度流道（14.5）；第二蒸发流体总入口（14.2）连通夹板蒸汽流体入口（11.1）；第二低干度流道（14.4）一端连通所在离心分流器（20）的离心通孔（20.6），另一端连通相应的第二低干度流体出口（14.7）；第二高干度流道（14.5）一端连通所在离心分流器（20）的离心分流出口（20.3），另一端连通相应的第二高干度流体出口（14.8）；第二末端排气口（14.12）连通夹板蒸汽流体出口（11.2）；所述中间上走低温换热板（15）上设有第三蒸发流体总入口（15.2）、第三低干度流体入口（15.7）、第三高干度流体入口（15.8）和第三蒸发流体混合出口（15.13），中间上走低温换热板（15）所在的蒸发流体通道（18）分隔有第三低干度流道（15.4）和第三高干度流道（15.5）；第三蒸发流体总入口（15.2）连通夹板蒸汽流体入口（11.1）；第三蒸发流体混合出口（15.13）分别连通第三低干度流道（15.4）一端和第三高干度流道（15.5）一端；第三低干度流道（15.4）另一端连通第三低干度流体入口（15.7）；第三高干度流道（15.5）另一端连通第三高干度流体入口（15.8）；所述出口低温换热板（17）上设有第四蒸发流体总入口（17.2）和第四末端排气口（17.12），出口低温换热板（17）所在的蒸发流体通道（18）分隔有第四低干度流道（17.4）和第四高干度流道（17.5）；第四低干度流道（17.4）一端连通所在离心分流器（20）的离心通孔（20.6），另一端连通相应的第四末端排气口（17.12）；第四高干度流道（17.5）一端连通所在离心分流器（20）的离心分流出口（20.3），另一端连通相应的第四末端排气口（17.12）；第四末端排气口（17.12）连通夹板蒸汽流体出口（11.2）；同一中间换热组件（A）中，入口低温换热板（13）、中间下走低温换热板（14）和出口低温换热板（17）依次层叠，中间上走低温换热板（15）设置两块，且分别层叠在入口低温换热板（13）与中间下走低温换热板（14）之间，及中间下走低温换热板（14）与出口低温换热板（17）之间：第一蒸发流体总入口（13.2）、第三蒸发流体总入口（15.2）、第二蒸发流体总入口（14.2）和第四蒸发流体总入口（17.2）相互连通；第一低干度流体出口（13.7）连通相应的第三低干度流体入口（15.7），第一高干度流体出口（13.8）连通相应的第三高干度流体入口（15.8），相应的第三蒸发流体混合出口（15.13）连通中间下走低温换热板（14）所在离心分流器（20）的离心分流入口（20.2）；第二低干度流体出口（14.7）连通相应的第三低干度流体入口（15.7），第二高干度流体出口（14.8）连通相应的第三高干度流体入口（15.8），相应的第三蒸发流体混合出口（15.13）连通出口低温换热板（17）所在离心分流器（20）的离心分流入口（20.2）；同一端部换热组件（B）中，第一低干度流体出口（13.7）连通第三低干度流体入口（15.7）；第一高干度流体出口（13.8）连通第三高干度流体入口（15.8）；第三蒸发流体混合出口（15.13）连通出口低温换热板（17）所在离心分流器（20）的离心分流入口（20.2）。

2.根据权利要求1所述板式双干度分流换热蒸发器，其特征在于：所述中间换热组件（A）与端部换热组件（B）层叠时，中间换热组件（A）所在的第四蒸发流体总入口（17.2）连通端部换热组件（B）所在的第一蒸发流体总入口（13.2）；两组中间换热组件（A）层叠时，上一组中间换热组件（A）所在的第四蒸发流体总入口（17.2）连通下一组中间换热组件（A）所在的第一蒸发流体总入口（13.2）。

3.根据权利要求1所述板式双干度分流换热蒸发器，其特征在于：所述高温换热板（16）上设有第五高温流体入口（16.9）和第五高温流体出口（16.11）；高温换热板（16）所在的高温流体通道（19）一端通过第五高温流体入口（16.9）连通夹板高温流体入口（11.3），另一端通过第五高温流体出口（16.11）连通夹板高温流体出口（11.4）。
