专利号: 2017103161780
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

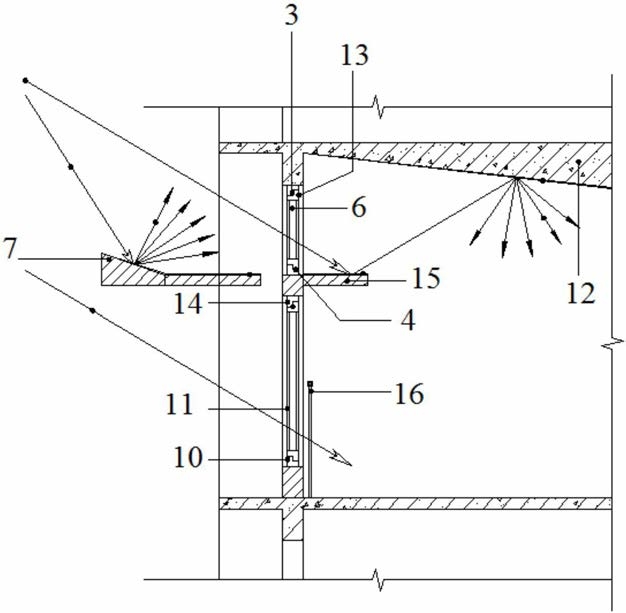

1.一种遮阳、反光、导风一体化建筑构造,其特征在于,包括:

建筑外墙(1)、安装窗户外墙(2)、内旋高窗上咬合件(3)、内旋高窗下咬合件(4)、内旋高窗窗框(5)、内旋高窗窗扇(6)、室外遮阳反光导风板(7)、外旋低窗窗框(8)、外旋低窗上咬合件(9)、外旋低窗下咬合件(10)、外旋低窗窗扇(11)、倾斜顶棚(12)、内旋高窗铰链(13)、外旋低窗铰链(14)以及室内反光导风板(15);

所述安装窗户外墙(2)位于所述建筑外墙(1)上;所述内旋高窗上咬合件(3)和所述内旋高窗下咬合件(4)平行设置于所述安装窗户外墙(2)内;所述内旋高窗窗框(5)垂直设置于所述内旋高窗上咬合件(3)和所述内旋高窗下咬合件(4)之间;所述内旋高窗窗扇(6)设置于所述内旋高窗窗框(5)、所述内旋高窗上咬合件(3)和所述内旋高窗下咬合件(4)的内侧;所述外旋低窗上咬合件(9)和所述外旋低窗下咬合件(10)平行设置于所述安装窗户外墙(2)内;所述外旋低窗窗框(8)垂直设置于所述外旋低窗上咬合件(9)和所述外旋低窗下咬合件(10)之间;所述外旋低窗窗扇(11)设置于所述外旋低窗上咬合件(9)、所述外旋低窗下咬合件(10)和所述外旋低窗窗框(8)的内侧;所述室外遮阳反光导风板(7)垂直设置于所述安装窗户外墙(2)内,且位于所述内旋高窗窗扇(6)外侧,所述室内反光导风板(15)垂直设置于所述安装窗户外墙(2)内,且位于所述内旋高窗窗扇(6)内侧;所述室外遮阳反光导风板(7)和所述室内反光导风板(15)均位于所述外旋低窗上咬合件(9)和所述内旋高窗下咬合件(4)之间的区域;所述室外遮阳反光导风板(7)的上表面高度在外部向所述内旋高窗窗扇(6)的方向上逐渐减小;所述内旋高窗窗扇(6)内侧的倾斜顶棚的高度由外至内逐渐降低;所述内旋高窗铰链(13)设置于所述内旋高窗上咬合件(3)下方;所述外旋低窗铰链(14)设置于所述外旋低窗上咬合件(9)下方。

2.根据权利要求1所述的一种遮阳、反光、导风一体化建筑构造,其特征在于,所述外旋低窗窗扇(11)内侧设置有安全栏杆(16)。

3.根据权利要求1所述的一种遮阳、反光、导风一体化建筑构造,其特征在于,所述室外遮阳反光导风板(7)、所述室内反光导风板(15)以及所述倾斜顶棚(12)表面均设置有反光涂料层。
