1.一种镁位掺杂的镁离子电池正极材料,其特征在于:所述镁离子电池正极材料的组成为Mg(1-x)AxNiSiO4,其中A为掺杂元素,x=0.001-0.08。
2.根据权利要求1所述的镁位掺杂的镁离子电池正极材料,其特征在于:所述的镁位掺杂元素A为Ca、Sr、Ba中的一种。
3.一种镁位掺杂的镁离子电池正极材料的制备方法,其特征在于,包括:a)将镁源化合物、掺杂元素化合物、镍源化合物按原子摩尔比Mg:A:Ni=(1-x):x:1准确称重,加入适量去离子水,球磨混合均匀,取出后烘干;
b)在300-400℃预烧2-6小时,粉碎成粉末;
c)按原子摩尔比Ni:Si=1:1的比例称取正硅酸四乙酯,将固体粉末、正硅酸四乙酯和适量柠檬酸在无水乙醇溶剂中充分混合,置于内衬聚四氟乙烯的不锈钢罐中,在密封状态下于在100-300℃保温1-7天,得到凝胶状物;
d)将凝胶状物烘干,与重量比为5-30%的碳源化合物混合球磨,在惰性气氛中于800~

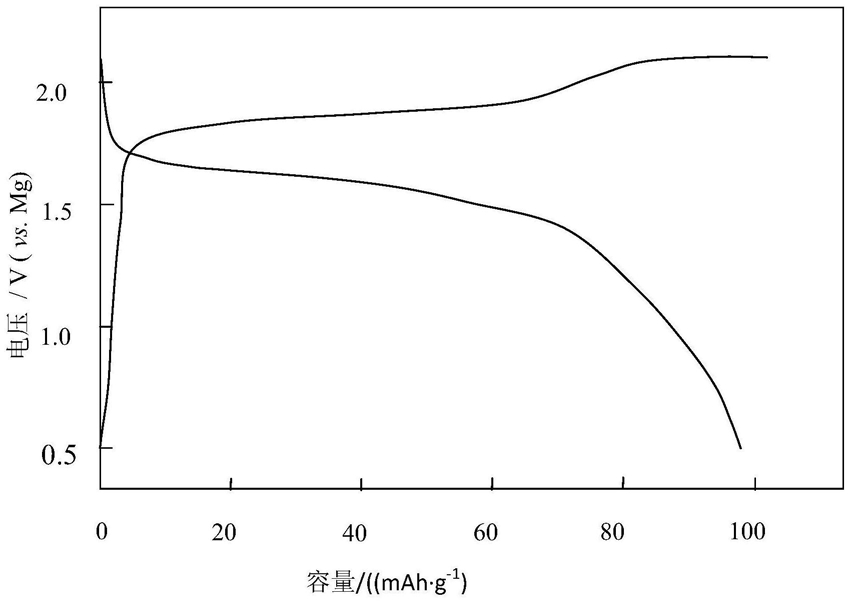

1200℃烧结2-8小时,得到碳包覆的镁离子电池正极材料Mg(1-x)AxNiSiO4。
4.根据权利要求3所述的制备方法,其特征在于:所述的镁源化合物为氧化镁、氢氧化镁、碳酸镁、乙酸镁、草酸镁等中的一种或几种的混合物。
5.根据权利要求3所述的镁位掺杂的镁离子电池正极材料的制备方法,其特征在于:所述的掺杂元素化合物为Ca、Sr、Ba的氧化物、Ca、Sr、Ba氢氧化物、Ca、Sr、Ba的有机酸盐中的一种或几种的混合物。
6.根据权利要求3所述的镁位掺杂的镁离子电池正极材料的制备方法,其特征在于:所述的镍源化合物为氧化镍、氢氧化镍、乙酸镍、草酸镍中的一种或几种的混合物。
7.根据权利要求3所述的镁位掺杂的镁离子电池正极材料的制备方法,其特征在于:所述的柠檬酸与固体粉末质量比为1-10%。
8.根据权利要求3所述的镁位掺杂的镁离子电池正极材料的制备方法,其特征在于:所述的碳源化合物为葡萄糖、蔗糖、聚乙二醇、柠檬酸中的一种或几种的混合物。
