1.一种钼酸锰微纳米束的制备方法，其特征在于，包括以下步骤：

第一步，配置浓度为3mol/L的四水醋酸锰水溶液；

第二步，配置0.1～0.2mol/L的二水钼酸钠溶液；

第三步，将四水醋酸锰水溶液和二水钼酸钠溶液按照1:(1.4～2)的体积比进行混合，搅拌均匀后，倒入反应釜中，并进行水热反应，充分反应后得到中间产物，其中，水热反应的工艺参数为，反应温度：100℃～140℃，反应时间：3～5h；

第四步，将上述所得中间产物放入管式炉中，并在氩气气氛下进行煅烧，煅烧3～5h后，进行冷却至室温后，得到X形钼酸锰微纳米束，其中，煅烧的工艺参数为，煅烧温度为400℃～600℃，升温速率为3℃·min-1，煅烧时间为3～5h。

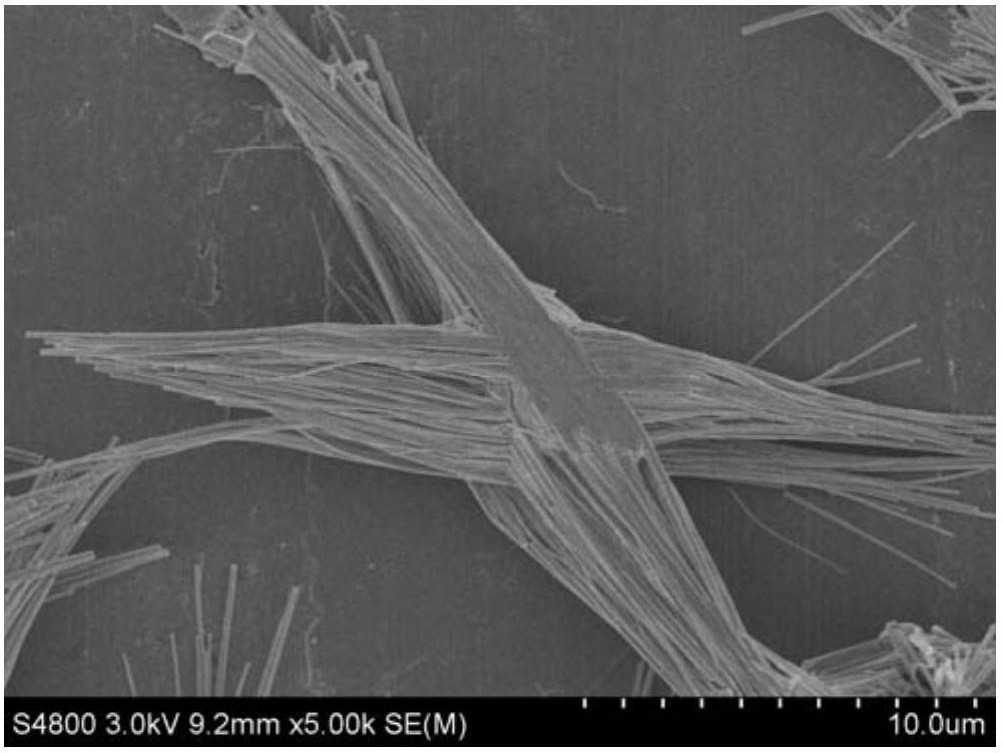

2.根据权利要求1所述的一种钼酸锰微纳米束的制备方法，其特征在于：制备所得的钼酸锰微纳米束是由长度为25微米、直径为150纳米的纳米线交叉堆叠而成的X形结构。

3.一种钼酸锰微纳米束，其特征在于，通过权利要求1-2中任一项所述的制备方法制备所得。

4.根据权利要求3所述的一种钼酸锰微纳米束，其特征在于：所述钼酸锰微纳米束是由长度为25微米、直径为150纳米的纳米线交叉堆叠而成的X形结构。
