1.一种Ag/AgCl固体不极化电极的制备方法，其特征在于：包括以下步骤：

1)将100～130重量份的200目不定形银粉、440～580重量份的氯化银粉末和10～50重量份的乙二醇依次加入研磨装置中，研磨时间为0.2h～0.5h，得到混合原料粉末；

2)向电极模具中倒入所述混合原料粉末，将所述混合原料粉末在常温下和10MPa～

100MPa的压强下于所述电极模具中压制0.2h～0.5h；得到初步固体不极化的电极柱体；

3)将上述初步固体不极化的电极柱体放入加热温度为25℃～320℃的装置中，加热时间为3h～8h；

4)将加热后的初步固体不极化的电极柱体冷却至常温；

5)向上述常温的初步固体不极化的电极柱体中旋入前体电极的银柱的螺纹部分，然后将其放入活化溶液中活化20h～50h，得到稳定的固体不极化的电极柱体；

6)将上述稳定的固体不极化的电极柱体组装到前体电极的极罐中，得到Ag/AgCl固体不极化的电极。

2.根据权利要求1所述的一种Ag/AgCl固体不极化电极的制备方法，其特征在于：在步骤(1)中将110重量份的200目不定形银粉、550重量份的所述氯化银粉末和40重量份的乙二醇依次加入研磨装置中，研磨时间为0.2h～0.5h，得到混合原料粉末。

3.根据权利要求1或2所述的一种Ag/AgCl固体不极化电极的制备方法，其特征在于：所述研磨时间为0.25h～0.35h。

4.根据权利要求1或2所述的一种Ag/AgCl固体不极化电极的制备方法，其特征在于：所述加热温度不超过300℃，加热时间为5h。

5.根据权利要求1或2所述的一种Ag/AgCl固体不极化电极的制备方法，其特征在于：所述活化溶液由3％～5％的NaCl和3％的KCl溶液组成；所述活化时间为42h。

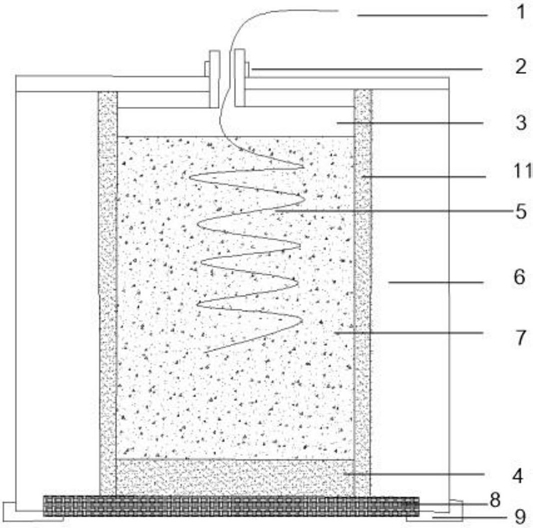

6.根据权利要求2所述的制备方法得到的Ag/AgCl固体不极化电极，其特征在于：包括前体电极和Ag/AgCl固体不极化的电极柱体；所述电极柱体位于所述前体电极中；

所述前体电极包括铜引线、银柱、电极壳体、渗透陶瓷层；所述极罐为所述电极壳体的中空部分，所述电极柱体位于所述中空部分内，并填充水凝胶；所述银柱的螺纹下部位于所述电极柱体中，其上部与所述铜引线的一端采用溶胶高温胶结；所述铜引线的另一端从所述电极壳体顶盖中穿出；所述电极壳体顶盖盖合于所述极罐的顶部并密封所述电极壳体；所述极罐的底部与所述电极壳体底盖之间从上往下依次为圆盘状的水凝胶层、渗透陶瓷层。

7.根据权利要求2所述的制备方法得到的Ag/AgCl固体不极化电极，其特征在于：包括前体电极和Ag/AgCl固体不极化的电极柱体；所述电极柱体位于所述前体电极中；

所述前体电极包括铜引线、银柱、电极壳体、无纺布层；所述极罐为所述电极壳体的中空部分，所述电极柱体位于所述中空部分内，并填充水凝胶；所述银柱的螺纹下部位于所述电极柱体中，其上部与所述铜引线的一端采用溶胶高温胶结；所述铜引线的另一端从所述电极壳体顶盖中穿出；所述电极壳体顶盖盖合于所述极罐的顶部并密封所述电极壳体；所述极罐的底部与所述电极壳体底盖之间从上往下依次为圆盘状的水凝胶层、无纺布层；其中水凝胶层为两层。

8.根据权利要求6或7所述的Ag/AgCl固体不极化电极，其特征在于：所述电极壳体为不透光的材料3D打印制成。

9.根据权利要求6或7所述的Ag/AgCl固体不极化电极，其特征在于：所述渗透陶瓷层或无纺布层与所述电极壳体底盖的中部为中空部分。
