专利号: 2017103196120
申请人: 昆明理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 电解或电泳工艺;其所用设备〔4〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

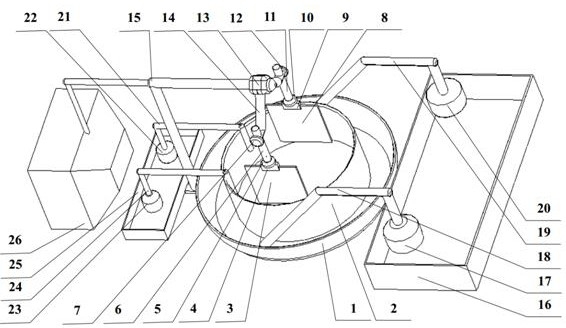

1.一种抛光铝箔的装置,其特征在于:包括酒精液槽(1)、反渗透滤膜网(2)、正负极可调夹持装置、高氯酸循环流动系统、酒精循环流动系统;反渗透滤膜网(2)置于酒精液槽(1)的中心组成抛光混合电解质液槽,其中,反渗透滤膜网(2)为上端开口的容器;

所述正负极可调夹持装置包括:负极夹头(4)、负极旋盘(5)、负极传导连接杆(6)、负极旋钮(7)、正极夹头(9)、正极旋盘(10)、正极传导连接杆(11)、正极旋钮(12)、间距角度旋钮(13)、传导连接杆(14)、整体传导连接杆(15)、稳压直流电源(26);负极夹头(4)与负极旋盘(5)连接,负极旋盘(5)与负极传导连接杆(6)连接,负极传导连接杆(6)通过负极旋钮(7)与传导连接杆(14)连接;正极夹头(9)与正极旋盘(10)连接,正极旋盘(10)与正极传导连接杆(11)连接,正极传导连接杆(11)通过正极旋钮(12)与传导连接杆(14)连接;两个相同的传导连接杆(14)通过间距角度旋钮(13)与整体传导连接杆(15)连接,整体传导连接杆(15)与稳压直流电源(26)连接,整体传导连接杆(15)通过支架支撑;

所述高氯酸循环流动系统包括:高氯酸出液管(21)、高氯酸出液泵机(22)、高氯酸进液泵机(23)、高氯酸进液管(24)、高氯酸循环槽(25),高氯酸出液管(21)伸入到反渗透滤膜网(2)内并与高氯酸出液泵机(22)连接,高氯酸进液管(24)伸入到反渗透滤膜网(2)内并与高氯酸进液泵机(23)连接,高氯酸出液泵机(22)和高氯酸进液泵机(23)均置于高氯酸循环槽(25)内;

所述酒精循环流动系统包括:酒精循环槽(16)、酒精进液泵机(17)、酒精进液管(18)、酒精出液管(19)、酒精出液泵机(20);酒精进液管(18)伸入到酒精液槽(1)、反渗透滤膜网(2)之间并与酒精进液泵机(17)连接,酒精出液管(19)伸入到酒精液槽(1)、反渗透滤膜网(2)之间并与酒精出液泵机(20)连接,酒精进液泵机(17)和酒精出液泵机(20)均置于酒精循环槽(16)内。

2.根据权利要求1所述一种抛光铝箔的装置,其特征在于:所述酒精液槽(1)为有机玻璃材质;所述负极板(3)为高纯不锈钢材质。

3.根据权利要求1所述一种抛光铝箔的装置,其特征在于:所述反渗透滤膜网(2)孔径为50 100nm,单位面积的目数为2000000 2500000。

~ ~

4.根据权利要求1所述一种抛光铝箔的装置,其特征在于:所述负极旋盘(5)和正极旋盘(10)与抛光液液面成水平平行关系,在此水平方位上具有角度旋转功能。

5.根据权利要求1所述一种抛光铝箔的装置,其特征在于:所述负极传导连接杆(6)和正极传导连接杆(11)均为直锥螺纹口结构,负极旋钮(7)、正极旋钮(12)为圆盘状,圆盘周围为锯齿状,负极旋钮(7)、正极旋钮(12)周围的锯齿平行贴合在负极传导连接杆(6)和正极传导连接杆(11)的直锥螺纹口上,并相互啮合。
