1.原位聚合两性多元胺纳米粒子改性聚酰胺纳滤膜的制备方法，其特征在于，包括如下步骤：

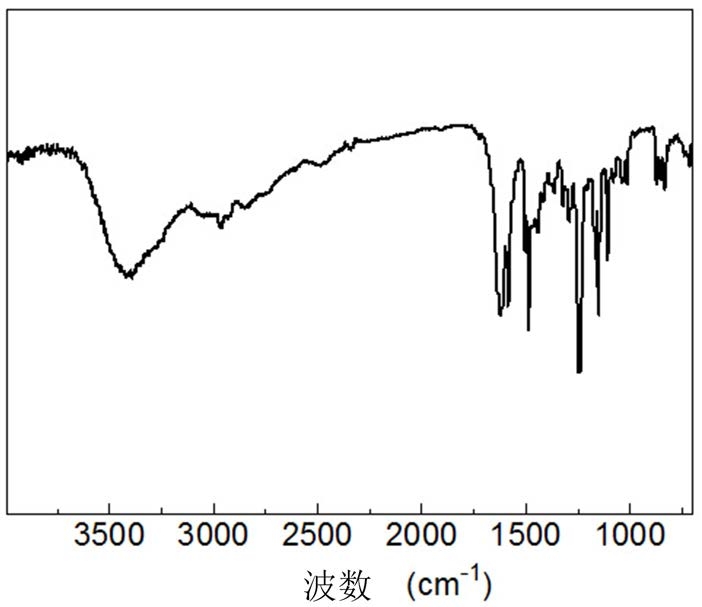

1）以两性多元胺单体分子为原料，多巴胺为仿生粘合剂，配成水溶液，通入氧气，在15～25℃下聚合1～8小时，得到两性多元胺纳米粒子水分散液；

2）将多元胺单体溶解于上述两性多元胺纳米粒子水分散液中，配成水相溶液；将多元酰氯单体溶解在有机溶剂中，配成有机相溶液；

3）将聚砜超滤膜在水相溶液中浸渍1～10分钟，取出并去除表面过量的水相溶液；再浸入到有机相溶液中0.5～5分钟，取出并去除表面残余的有机相溶液；在45～65℃下固化10～40分钟，经去离子水洗涤后，得到含两性多元胺纳米粒子改性聚酰胺纳滤膜；

其中，步骤1）中所述的两性多元胺单体分子为选自三（2-氨基乙基）胺丙烷-1-磺酸内盐、N-氨乙基哌嗪丙烷-1-磺酸内盐、2，6二氨基吡啶丙烷-1-磺酸内盐、2，6二氨基吡啶丙烷-1-羧酸内盐或2，6二氨基吡啶乙烷-1-羧酸内盐中的一种；步骤2）中所述的多元胺单体为选自哌嗪、间苯二胺、对苯二胺、邻苯二胺或1, 3, 5-三氨基苯中的一种；步骤2）中所述的多元酰氯单体为选自邻苯二甲酰氯、间苯二甲酰氯、对苯二甲酰氯、均苯三甲酰氯或联苯四甲酰氯中的一种；

步骤1）中所述的水溶液中两性多元胺单体分子的质量百分比浓度为0.1～3%；步骤1）中所述的水溶液中多巴胺仿生粘合剂的质量百分比浓度为0.01～0.5%；

步骤2）中所述的水相溶液中多元胺单体的质量百分比浓度为0.1～0.5%；步骤2）中所述的水相溶液中两性多元胺纳米粒子的质量百分比浓度为0.01～1%；步骤2）中所述的水相溶液中氢氧化钠的质量百分比浓度为0.001～0.01%；步骤2）中所述的有机相溶液中多元酰氯单体的质量百分比浓度为0.1～0.5%；步骤2）中所述的有机相溶液的溶剂是正己烷、环己烷或庚烷。
