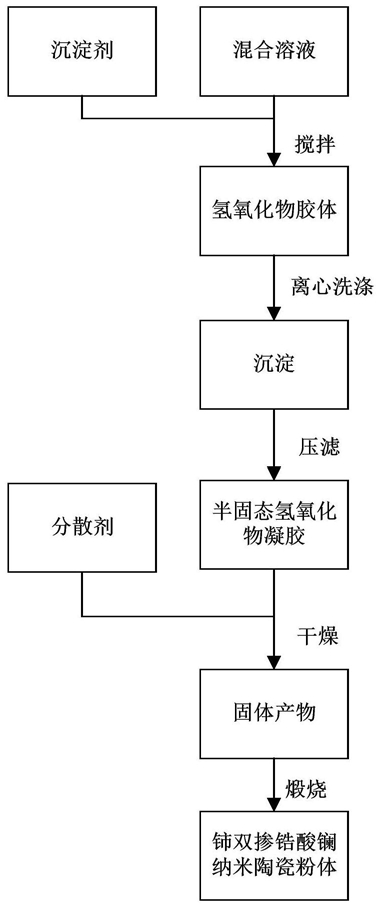

1.一种铈双掺锆酸镧纳米陶瓷粉体的制备方法，其特征在于，包括以下步骤：

S1，配制铈盐、锆盐和镧盐的混合溶液，将所述混合溶液与沉淀剂混合，搅拌后静置陈化，得到氢氧化物胶体；

S2，采用离心机将所述氢氧化物胶体离心洗涤，得到沉淀和溶液；

S3，将所述沉淀压滤，得到半固态氢氧化物凝胶；

S4，将所述半固态氢氧化物凝胶与分散剂均匀混合，然后置于干燥箱中干燥，得到固体产物；

S5，将所述固体产物煅烧，得到铈双掺锆酸镧纳米陶瓷粉体。

2.如权利要求1所述的铈双掺锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S1中，所述铈盐、锆盐和镧盐的浓度为0.1～1mol/L，所述铈盐为硫酸高铈或硝酸铈，所述锆盐为氯氧化锆，所述镧盐为硝酸镧或氯化镧，所述混合溶液中铈离子、锆离子与镧离子的摩尔比为3:7:10～5:7:8。

3.如权利要求1所述的铈双掺锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S1中，所述沉淀剂为氨水或草酸铵，氨水的体积浓度为20％～100％。

4.如权利要求1所述的铈双掺锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S1中，搅拌的时间为1～5h,搅拌至所述沉淀剂中反应体系的pH值保持在10～14，所述静置陈化的时间为8～14h。

5.如权利要求1所述的铈双掺锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S2中，离心操作的具体过程为：将所述氢氧化物胶体平均分配到4个离心杯中，在离心杯中加入等量的去离子水并搅拌，然后将离心杯放入离心机中离心，停止离心过程的判断条件为所述溶液的pH值为7且溶液与硝酸银反应不产生絮状物。

6.如权利要求1所述的铈双掺锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S3中，以重量百分比计，所述半固态氢氧化物凝胶的固含量为20～40％。

7.如权利要求1所述的铈双掺锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S4中，混合的方式为利用剪切机搅拌，所述分散剂为醇类分散剂，所述分散剂选用一缩二乙二醇、正丁醇、正丙醇、乙二醇、异丁醇、异丙醇或正戊醇中的任一种。

8.如权利要求1所述的铈双掺锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S4中，所述半固态氢氧化物凝胶与分散剂的质量比为1：2～3:1，干燥箱的温度为100℃，干燥的时间为6～12h。

9.如权利要求1所述的铈双掺锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S5中，将所述固体产物在1100℃～1500℃下煅烧1～5h。

10.一种铈双掺锆酸镧纳米陶瓷粉体，其特征在于，所述铈双掺锆酸镧纳米陶瓷粉体根据权利要求1～9中任一项所述的制备方法获得，其结构式为：(La1-xCex)2(Zr0.7Ce0.3)2O7，式中，0.05≤x≤0.2，该纳米陶瓷粉体为烧绿石结构。
