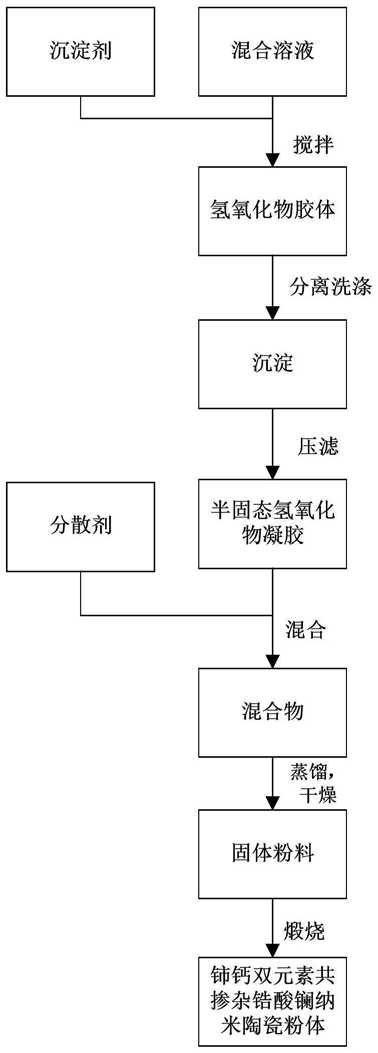

1.一种铈钙双元素共掺杂锆酸镧纳米陶瓷粉体的制备方法，其特征在于，包括以下步骤:S1，配制铈盐、钙盐、锆盐和镧盐的混合溶液，将所述混合溶液与沉淀剂混合，搅拌后静置陈化，得到氢氧化物胶体；所述铈盐、钙盐、锆盐和镧盐的浓度为0.1～1mol/L，所述铈盐为硫酸高铈或硝酸铈，所述钙盐为硝酸钙、氯化钙或硫酸钙，所述锆盐为氯氧化锆，所述镧盐为硝酸镧或氯化镧，所述混合溶液中钙离子、铈离子、锆离子与镧离子的摩尔比为1:7:

14:18～2:5:7:6；

S2,将所述氢氧化物胶体分离洗涤，得到沉淀和溶液；

S3，利用压滤机将所述沉淀压滤，得到半固态氢氧化物凝胶；

S4，将所述半固态氢氧化物凝胶与分散剂均匀混合，得到混合物；

S5，将所述混合物置于蒸馏装置中蒸馏，然后干燥，得到固体粉料；

S6，将所述固体粉料煅烧，得到铈钙双元素共掺杂锆酸镧纳米陶瓷粉体；所述铈钙双元素共掺杂锆酸镧纳米陶瓷粉体的结构式为(La1-2xCexCax)2(Zr0.7Ce0.3)2O7，式中：0.05≤x≤

0.2，该纳米陶瓷粉体为烧绿石结构。

2.如权利要求1所述的铈钙双元素共掺杂锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S1中，所述沉淀剂为氨水或草酸铵，氨水的体积浓度为25％～100％。

3.如权利要求1所述的铈钙双元素共掺杂锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S1中，搅拌的时间为2～4h,搅拌至所述沉淀剂中反应体系的pH值保持在10～14，静置陈化的时间为9～12h。

4.如权利要求1所述的铈钙双元素共掺杂锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S2中，采用无机陶瓷膜分离技术将所述氢氧化物胶体分离洗涤，停止分离过程的判断条件为分离后得到的溶液的pH值为7且溶液与硝酸银反应不产生絮状物。

5.如权利要求1所述的铈钙双元素共掺杂锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S3中，以重量百分比计，所述半固态氢氧化物凝胶的固含量为8～20％。

6.如权利要求1所述的铈钙双元素共掺杂锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S4中，混合的方式为利用胶体磨处理或强力搅拌，分散剂为醇类分散剂，分散剂选用一缩二乙二醇、正丁醇、正丙醇、乙二醇、异丁醇、异丙醇或正戊醇中的任一种，所述分散剂与半固态氢氧化物凝胶的质量比为2：1～6:1。

7.如权利要求1所述的铈钙双元素共掺杂锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S5中，蒸馏的具体过程为：将所述混合物置于蒸馏装置中，通过加热将蒸馏装置的温度控制在80～180℃，从而蒸馏脱除混合物中的吸附水，待吸附水完全脱除后，升高蒸馏装置的温度使分散剂蒸发，然后干燥2～8h，得到固体粉料。

8.如权利要求1所述的铈钙双元素共掺杂锆酸镧纳米陶瓷粉体的制备方法，其特征在于，步骤S6中，将所述固体粉料在1300℃～1600℃下煅烧2～5h，得到铈钙双元素共掺杂锆酸镧纳米陶瓷粉体。
