专利号: 2017103270542
申请人: 窦鹤鸿
专利类型:发明专利
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

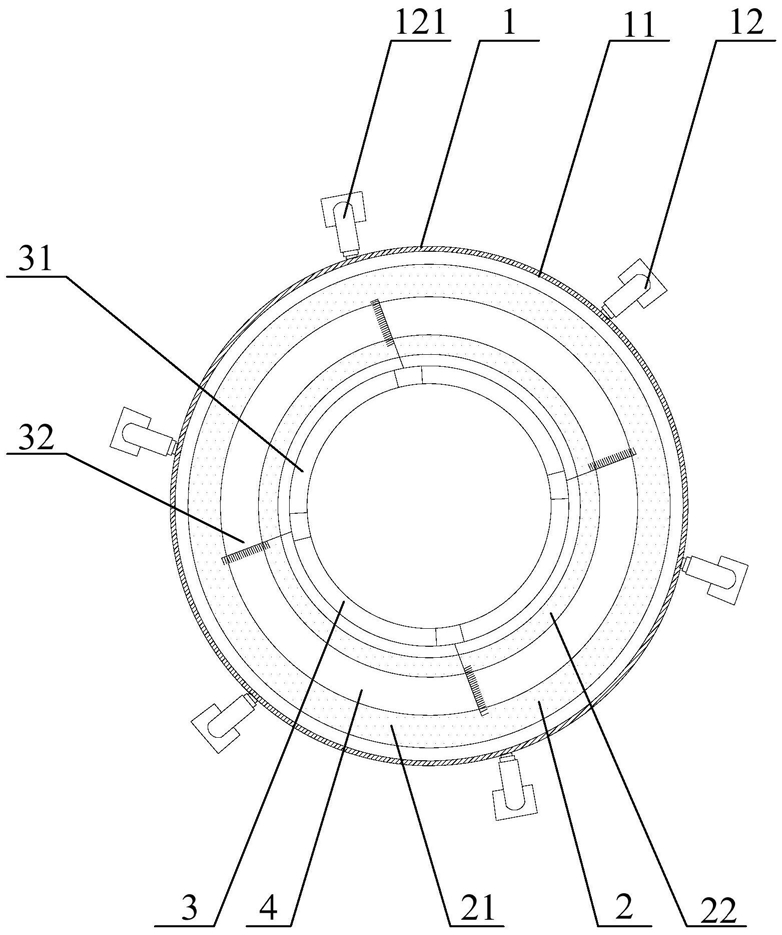

1.一种圆柱体形3D打印装备,其特征在于,包括:粉末供应系统以及构建成型装置;

所述构建成型装置包括呈圆环形的作业台;

所述粉末供应系统包括铺粉装置和送粉装置;

所述铺粉装置包括铺粉件和铺粉驱动机构;所述铺粉件呈圆形;所述铺粉件的直径能够变化;

所述送粉装置包括送粉缸;所述送粉缸的截面呈环形;所述送粉缸围设在所述作业台外;所述铺粉驱动机构与所述铺粉件连接,用于驱动所述铺粉件在所述作业台的上方往复移动,以将所述送粉缸内的金属粉末铺设在所述作业台上;

所述铺粉驱动机构用于与3D打印机的控制系统电连接。

2.根据权利要求1所述的圆柱体形3D打印装备,其特征在于,所述构建成型装置包括截面呈圆环形的集粉缸;

所述作业台围设在所述集粉缸外。

3.根据权利要求1所述的圆柱体形3D打印装备,其特征在于,所述铺粉件包括多个呈弧形的铺粉板;

多个所述铺粉板依次连接形成所述铺粉件;每个所述铺粉板的一端的外壁与相邻的所述铺粉板的内壁抵接,另一端的内壁与相邻的所述铺粉板的外壁抵接;

所述铺粉驱动机构包括多个驱动器;多个所述驱动器与多个所述铺粉板一一对应连接。

4.根据权利要求2所述的圆柱体形3D打印装备,其特征在于,还包括平粉装置;

所述平粉装置包括平粉件、固定件以及平粉件驱动机构;

所述平粉件与所述固定件滑动连接;所述平粉件驱动机构与所述平粉件连接,用于驱动所述平粉件在所述作业台的上方做圆周运动,以将所述作业台上的金属粉末抹平。

5.根据权利要求4所述的圆柱体形3D打印装备,其特征在于,所述固定件的截面呈圆形;

所述集粉缸围设在所述固定件外;所述平粉件的一端与所述固定件滑动连接,另一端朝向所述作业台。

6.根据权利要求5所述的圆柱体形3D打印装备,其特征在于,所述平粉件为平粉刷;

所述平粉刷的一端覆盖部分所述送粉缸。

7.根据权利要求6所述的圆柱体形3D打印装备,其特征在于,所述平粉刷与所述平粉件驱动机构连接的一端具有弯折。

8.根据权利要求6所述的圆柱体形3D打印装备,其特征在于,所述平粉件驱动机构包括移动电机、驱动结构以及移动件;

所述移动件与所述固定件滑动连接;所述平粉刷与所述移动件转动连接;所述移动电机与所述移动件连接,用于驱动所述移动件圆周移动;

所述驱动结构设置在所述移动件上,所述驱动结构与所述平粉刷连接,用于驱动所述平粉刷相对所述移动件转动,以使所述平粉刷从所述作业台上方移开。

9.根据权利要求1所述的圆柱体形3D打印装备,其特征在于,所述构建成型装置包括构建室活塞、主体平台和截面呈环形的构建室;

所述主体平台上设置有呈圆环形的安装口;所述作业台设置在所述构建室内,且位于所述安装口处;所述构建室活塞与所述作业台连接,用于驱动所述作业台上下移动。

10.一种3D打印机,其特征在于,包括控制系统以及如权利要求1-9任一项所述的圆柱体形3D打印装备;

所述铺粉驱动机构与所述控制系统电连接。
