专利号: 2017103271259
申请人: 付利娟
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

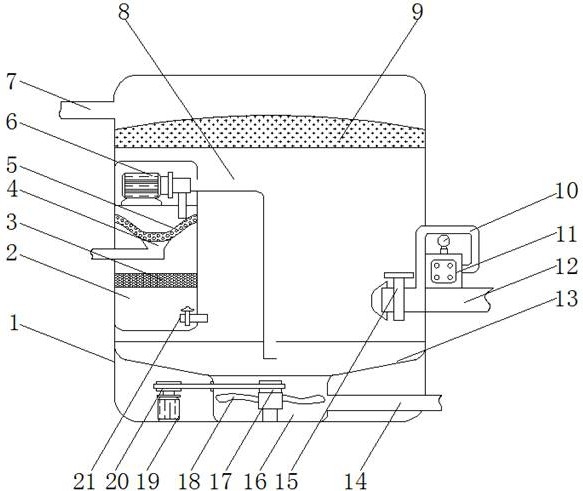

1.一种用于水利工程的防堵蓄水池,包括蓄水池(1)、污水泵(6)、压力泵(11)、沉淀室(13)和涡轮(18),其特征在于:所述蓄水池(1)内部的底端设有沉淀室(13),沉淀室(13)下方的蓄水池(1)内部设有淤泥室(16),所述淤泥室(16)内部的中间位置处通过轴承安装有涡轮(18),且涡轮(18)的顶部安装有从动轮(17),所述淤泥室(16)一侧蓄水池(1)的底端安装有电机(19),电机(19)的输出端安装有主动轮(20),且主动轮(20)通过贯穿淤泥室(16)的皮带与从动轮(17)连接,所述淤泥室(16)远离电机(19)的一侧设有淤泥管道(14),且淤泥管道(14)的一端贯穿蓄水池(1),所述蓄水池(1)内部的顶端安装有塞网(9),塞网(9)上方的蓄水池(1)侧壁上设有进水管道(7),所述塞网(9)下方靠近进水管道(7)一侧的蓄水池(1)内壁上固定有过滤室(2),过滤室(2)内部的顶端安装有污水泵(6),所述污水泵(6)的输入端安装有L形导管(8),且L形导管(8)远离污水泵(6)的一端贯穿过滤室(2),所述过滤室(2)内部的中间位置处安装有U形过滤网(5),U形过滤网(5)的底部安装有集尘管道(4),且集尘管道(4)的一端与U形过滤网(5)连通,集尘管道(4)的另一端贯穿过滤室(2),所述集尘管道(4)下方的过滤室(2)内部安装有过滤网(3),所述过滤室(2)底端远离蓄水池(1)内壁的一侧安装有输水管道(21),所述蓄水池(1)内部远离过滤室(2)的一侧安装有出水管道(12),且出水管道(12)位于蓄水池(1)内部的一端安装有电磁控制阀(15),所述出水管道(12)上方的蓄水池(1)外壁上安装有压力泵(11),压力泵(11)的输出端安装有环形管(10),且环形管(10)的一端贯穿蓄水池(1)与出水管道(12)连通。

2.根据权利要求1所述的一种用于水利工程的防堵蓄水池,其特征在于:所述出水管道(12)位于蓄水池(1)内部的一端安装有锥形塞网。

3.根据权利要求1所述的一种用于水利工程的防堵蓄水池,其特征在于:所述沉淀室(13)的底端呈倾斜状,且沉淀室(13)底端所在平面与水平面之间的夹角为十五度。

4.根据权利要求1所述的一种用于水利工程的防堵蓄水池,其特征在于:所述L形导管(8)远离污水泵(6)的一端延伸至沉淀室(13)的内部。

5.根据权利要求1所述的一种用于水利工程的防堵蓄水池,其特征在于:所述塞网(9)的上表面呈弧形。
