专利号: 2017103272482
申请人: 南京栖霞科技产业发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-11-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

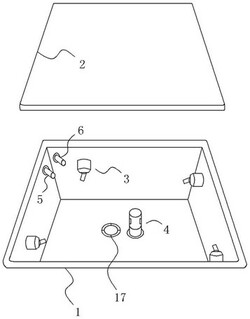

1.一种软式内窥镜喷淋灌流清洗系统,包括清洗槽(1),在所述清洗槽(1)的外部顶端设有上盖(2),其特征在于:在所述清洗槽(1)的竖向内侧壁四周设有至少4个固定喷淋机构(3),在所述清洗槽(1)的内部底端或者所述上盖(2)的底端设有一旋转喷淋机构(4),在所述清洗槽(1)的内侧壁的上部还设有一灌流机构,并且所述灌流机构分别包括了用于通入清水的冲洗接口(5)和用于通入空气的空气干燥接口(6);

所述固定喷淋机构(3)分别包括了第一固定底座(7)、固定螺帽(8)、旋转球(9)和第一喷头(10),其中所述第一固定底座(7)安装于所述清洗槽(1)上,所述固定螺帽(8)与所述第一固定底座(7)螺纹连接,且所述旋转球(9)嵌设于所述固定螺帽(8)内,在所述第一固定底座(7)和旋转球(9)上还均开设有通水腔,同时所述第一喷头(10)设于所述旋转球(9)上并与所述旋转球(9)的通水腔连通;

所述旋转喷淋机构(4)分别包括了第二固定底座(11)、连接杆(12)、喷头固定座(13)和旋转喷头(14),其中所述连接杆(12)通过轴承(15)与所述第二固定底座(11)转动连接,所述喷头固定座(13)与所述连接杆(12)螺纹连接,在所述第二固定底座(11)、连接杆(12)和喷头固定座(13)上也均开设有通水腔,并且所述旋转喷头(14)设于所述喷头固定座(13)上并与所述喷头固定座(13)的通水腔连通;

该系统还分别包括了第一电磁阀、与所述第一电磁阀电连接的第一继电器、第二电磁阀、与所述第二电磁阀电 连接的第二继电器、第三电磁阀、与所述第三电磁阀电连接的第三继电器、增压泵以及与所述增压泵电连接的第四继电器,并且所述第一电磁阀的出口同时与所有固定喷淋机构(3)连通,所述增压泵的出口与所述旋转喷淋机构(4)连通,所述第二电磁阀的出口与所述冲洗接口(5)连通,所述第三电磁阀的出口与所述空气干燥接口(6)连通。

2.如权利要求1所述的软式内窥镜喷淋灌流清洗系统,其特征在于:该系统还分别包括了酒精泵和与所述酒精泵电连接的第五继电器,并且所述酒精泵的出口也与所述空气干燥接口(6)连通。

3.如权利要求1所述的软式内窥镜喷淋灌流清洗系统,其特征在于:该系统还包括了消毒液泵和与所述消毒液泵电连接的第六继电器,并且所述消毒液泵的出口分别与所述冲洗接口(5)以及所有的固定喷淋机构(3)连通。

4.如权利要求1所述的软式内窥镜喷淋灌流清洗系统,其特征在于:该系统还分别包括了主进水电磁阀和与所述主进水电磁阀电连接的第七继电器,并且所述主进水电磁阀的出口分别与所述第一电磁阀、第二电磁阀及增压泵的进口连通。

5.如权利要求1所述的软式内窥镜喷淋灌流清洗系统,其特征在于:在所述旋转喷头(14)上分别开设有第一喷水口和第二喷水口,并且所述第一喷水口与所述第二喷水口对称设置。

6.如权利要求1所述的软式内窥镜喷淋灌流清洗系统,其特征在于:所述第一喷头(10)的喷嘴为圆锥形,并且在所述轴承(15)处还设有轴承垫片(16)。

7.如权利要求1所述的软式内窥镜喷淋灌流清洗系统,其特征在于:在所述清洗槽(1)的内部底端还开设有排水口(17),在所述排水口(17)处还设有排水盖体。
