专利号: 2017103284102
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于堤坝溃堤口的拦截网,其特征在于,包括若干根钢桩、横向连梁、钢管与帷幕,每根钢桩中下部设有系泊环与一个预留孔,上部设一个预留孔;横向连梁两端附近设置套管,横向连梁一侧壁上焊接一排螺旋套杆;帷幕上下端设有与螺旋套杆相配合的套孔;

两个钢桩上依次套装有两个横向连梁,其中下方横向连梁底部压住钢桩系泊环,上下两个预留孔内分别插装限位下方横向连梁上部、托住上方横向连梁的托杆,两个横向连梁的螺旋套杆位于同一侧,帷幕上下端通过套孔套装在上下横向连梁的螺旋套杆上构成单元拦截网;多个单元拦截网首尾相接构成整个拦截网;

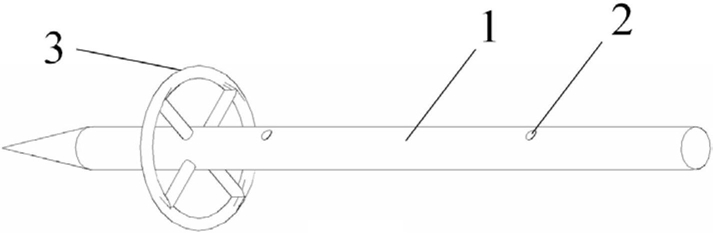

所述的钢桩底部为锥状桩尖,钢桩中下部自下至上设有系泊环与一个预留孔,系泊环与钢桩同轴且内壁与钢桩外壁之间通过连接杆固定,钢桩上部也设有一个预留孔;系泊环与下部预留孔之间间距大于横向连梁两倍高度;

所述的横向连梁包括两根平行间隔设置的钢管,两根钢管上下端面分别焊接安装一排条形钢板固定,上下两排条形钢板位置一一对应,横向连梁两端附近设置套管,套管内径大于钢桩外径;套管焊接安装于上下两排最外侧的条形钢板内侧壁上;横向连梁其中一根钢管的外壁沿着水平方向焊接一排螺旋套杆,每根螺旋套杆与条形钢板相互对应;

所述的帷幕采用热塑性材料制成带孔洞的矩形柔性围挡结构,帷幕的两端设置与螺旋套杆相匹配的套孔;

所述的单元拦截网中上下横向连梁对应的条形钢板空隙中还插装有钢管,钢管位于帷幕非迎水面一侧且工作时接触泥底。

2.一种如权利要求1所述的用于堤坝溃堤口的拦截网的施工方法,其特征在于,包括如下步骤:

1)、组装横向连梁与钢桩:

把多个横向连梁首尾相接的套住各钢桩压在系泊环上,用托杆穿入钢桩的两个预留孔并进行固定,再把另外一组横向连梁同样首尾相接的套住各钢桩压在最上方的托杆上,上下两排各横向连梁的螺旋套杆位于同一侧,把各帷幕一端的套孔穿入、固定在钢桩底部各横向连梁上的螺旋套杆上,在各钢桩的系泊环上绑定钢索,然后把各帷幕卷缩、简单固定在底部各横向连梁上螺旋套杆的一侧,由此完成横向连梁与钢桩的组装;

2)、打入钢桩:

把组装好的钢桩运至堤坝溃堤口的上方,选择合适位置依次把各钢桩铅直的打入泥中,各横向连梁带螺旋套杆的一侧位于迎水面,使各横向连梁与钢桩组成的结构体系在溃堤口上方形成一定长度的半月形围堰形状;各钢桩的入土深度为桩尖至系泊环之间的距离;

3)、插入钢管:

在各钢桩的上方绑定钢索,并与绑定在钢桩下方系泊环上的钢索一起,拉至溃堤口迎水面一侧一定距离的位置进行锁定、固定;把各钢管插入上下两排横向连梁对应的条形钢板空隙中,使各钢管均匀的贯穿上下两排横向连梁的空隙且接触泥底;

4)、展开与固定帷幕:

把卷缩、固定在钢桩下方的各帷幕解开且逐步向上拉起、展开,在水流作用下帷幕将紧密贴住各钢管,最终把各帷幕完全展开并使上部一端的套孔穿入、固定在上部各横向连梁的螺旋套杆上,使帷幕形成围挡结构减缓、约束流向溃堤口的水流流速;检查与确认钢桩的铅垂性、钢索固定的可靠性、减缓水流流速的有效性与整体稳定性满足要求时,施工结束。
