1.一种锂离子电池竹炭负极材料的制备方法,其特征在于,包括以下步骤:S1. 将竹炭和石墨烯加入金属硝酸盐的醇水溶液中,混合均匀后加热、烘干,得前驱体A,其中竹炭、石墨烯的质量比为90~95:1~6;
S2. 将前驱体A在惰性气氛下煅烧,得前驱体B;

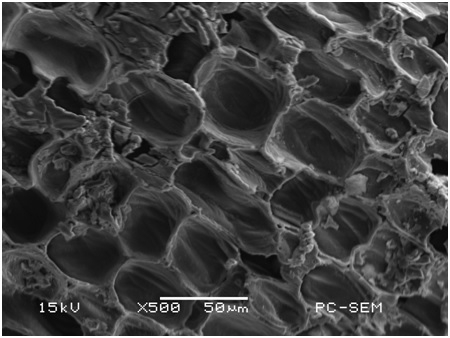

S3. 将前驱体B加入浓硝酸中恒温搅拌,抽滤、洗涤、烘干,即得改性分级多孔竹炭负极材料。
2.根据权利要求1所述的锂离子电池竹炭负极材料的制备方法,其特征在于,步骤S1中所述金属硝酸盐为硝酸镍、硝酸铁或硝酸钴,金属硝酸盐与竹炭的质量比为4:90~95。
3.根据权利要求1所述的锂离子电池竹炭负极材料的制备方法,其特征在于,步骤S1所述醇水溶液为60wt%的甲醇溶液。
4.根据权利要求1所述的锂离子电池竹炭负极材料的制备方法,其特征在于,步骤S1所述加热的方式为在水浴条件下进行,水浴温度为50~85℃。
5.根据权利要求1所述的锂离子电池竹炭负极材料的制备方法,其特征在于,步骤S2所述惰性气氛为氮气、氩气或氢气的一种或多种。
6.根据权利要求1所述的锂离子电池竹炭负极材料的制备方法,其特征在于,步骤S2所述煅烧的温度为700~900℃,所述煅烧的时间为1~5h。
7.根据权利要求1所述的锂离子电池竹炭负极材料的制备方法,其特征在于,步骤S3所述恒温搅拌的温度为90~140℃。
8.根据权利要求1所述的锂离子电池竹炭负极材料的制备方法,其特征在于,步骤S3 中所述恒温搅拌的时间为4~8h。
9.权利要求1 至8任一项所述方法得到的锂离子电池竹炭负极材料。
10.权利要求10 所述锂离子电池竹炭负极材料在制备锂离子电池方面的应用。
