专利号: 2017103303851
申请人: 新昌县铎瞿环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

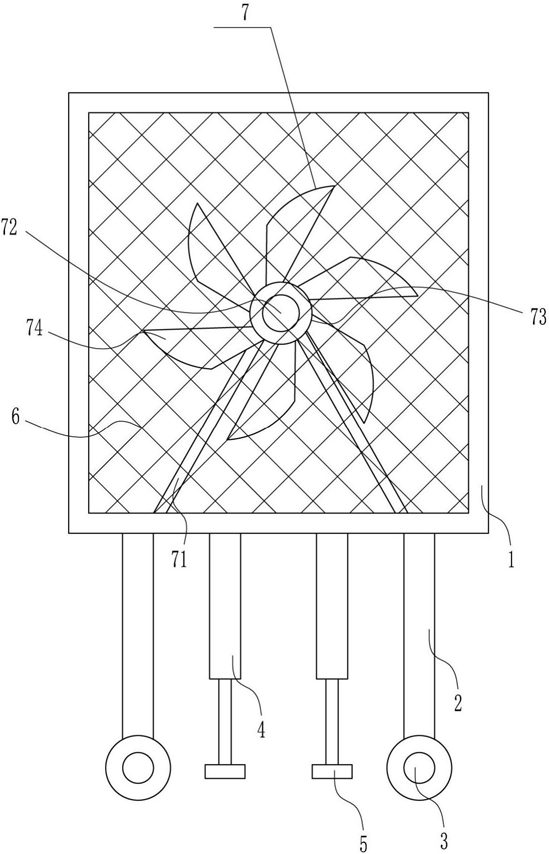

1.一种餐饮业用厨房降温装置,其特征在于,包括有箱体(1)、支杆(2)、轮子(3)、气缸(4)、第一固定块(5)、网板(6)和出风装置(7),箱体(1)底部左右两侧都通过螺栓连接的方式安装有支杆(2),支杆(2)为对称设置,支杆(2)底端通过螺栓连接的方式安装有轮子(3),箱体(1)底部左右两侧都通过螺栓连接的方式安装有气缸(4),气缸(4)位于左右两侧支杆(2)之间,气缸(4)呈竖直设置,气缸(4)为对称设置,气缸(4)的伸缩杆通过螺栓连接的方式安装有第一固定块(5),箱体(1)前侧面通过螺栓连接的方式安装有网板(6),网板(6)与箱体(1)内连通,箱体(1)内设有出风装置(7);出风装置(7)包括有支架(71)、第一电机(72)、转盘(73)和旋转叶片(74),箱体(1)内底部通过螺栓连接的方式安装有支架(71),支架(71)顶端通过螺栓连接的方式安装有第一电机(72),第一电机(72)的输出轴上通过联轴器连接有转盘(73),转盘(73)外侧均匀间隔的通过螺栓连接的方式安装有旋转叶片(74);还包括有风向调节装置(8),风向调节装置(8)包括有轴承座(81)、转轴(82)、活动板(83)、第二固定块(84)、活动杆(86)和拉环(87),箱体(1)内顶部与底部都均匀间隔的通过螺栓连接的方式安装有轴承座(81),顶部轴承座(81)与底部轴承座(81)为对称设置,顶部轴承座(81)与底部轴承座(81)之间安装有转轴(82),转轴(82)位于旋转叶片(74)前侧,转轴(82)顶端通过过盈连接的方式与顶部轴承座(81)内的轴承连接,转轴(82)底端通过过盈连接的方式与底部轴承座(81)内的轴承连接,转轴(82)上都通过螺栓连接的方式安装有活动板(83),活动板(83)右侧面上部通过螺栓连接的方式安装有第二固定块(84),箱体(1)右侧上部开有通孔(85),通孔(85)内设有活动杆(86),活动杆(86)左部分位于活动板(83)和第二固定块(84)前侧,第二固定块(84)前侧面中间通过销钉连接的方式与活动杆(86)连接,活动杆(86)右端通过螺栓连接的方式安装有拉环(87)。

2.根据权利要求1所述的一种餐饮业用厨房降温装置,其特征在于,还包括有固定装置(9),固定装置(9)包括有滑轨(91)、滑块(93)和第三固定块(95),箱体(1)外右侧面上部通过螺栓连接的方式安装有滑轨(91),滑轨(91)呈水平设置,滑轨(91)上设有与其配合的滑块(93),滑块(93)与滑轨(91)滑动配合,滑块(93)底部中间通过螺栓连接的方式安装有第三固定块(95),第三固定块(95)位于拉环(87)内,滑轨(91)上均匀间隔的开有第一插销孔(92),滑块(93)上开有第二插销孔(94),第二插销孔(94)与第一插销孔(92)配合。

3.根据权利要求2所述的一种餐饮业用厨房降温装置,其特征在于,第一电机(72)为伺服电机。

4.根据权利要求3所述的一种餐饮业用厨房降温装置,其特征在于,箱体(1)的材质为不锈钢。
