1.一种泡沫金属镍负载锰基低温SCR催化剂的制备方法，其特征在于，其步骤如下：(1)按负载量要求分别称取裁剪好的泡沫金属镍及锰盐；

(2)将称取的锰盐投加到去离子水中，使其充分溶解，获得锰盐的水溶液；

(3)将步骤(1)中称取的泡沫金属镍载体浸渍于锰盐的水溶液中，使泡沫金属镍充分浸渍，完全沉浸在溶液中；

(4)将步骤(3)中的浸渍溶液置于90～110℃下蒸干；

(5)将干燥后的样品置于空气气氛下350～500℃焙烧4～6h，然后炉冷至常温，即得本发明的MnOx/泡沫镍SCR催化剂。

2.根据权利要求1所述的一种泡沫金属镍负载锰基低温SCR催化剂的制备方法，其特征在于：所得催化剂中组分Mn元素的负载量为泡沫金属镍重量的5～20％。

3.根据权利要求1所述的一种泡沫金属镍负载锰基低温SCR催化剂的制备方法，其特征在于：所述催化剂中组分Mn元素的负载量为泡沫金属镍重量的5～10％，且步骤(5)中的焙烧温度为350～390℃。

4.根据权利要求1所述的一种泡沫金属镍负载锰基低温SCR催化剂的制备方法，其特征在于：该催化剂中组分Mn元素的负载量为泡沫金属镍重量的7.5％，且步骤(5)中的焙烧温度为350℃。

5.根据权利要求1-4中任一项所述的一种泡沫金属镍负载锰基低温SCR催化剂的制备方法，其特征在于：所述泡沫金属镍的孔径为0.5～5mm，孔隙率为40％～90％。

6.根据权利要求5所述的一种泡沫金属镍负载锰基低温SCR催化剂的制备方法，其特征在于：步骤(2)中将锰盐投加到去离子水中后进行磁力搅拌20～30min，步骤(3)中将泡沫金属镍载体浸渍于锰盐水溶液后进行磁力搅拌30min～1h。

7.根据权利要求6所述的一种泡沫金属镍负载锰基低温SCR催化剂的制备方法，其特征在于：所述的锰盐采用硝酸锰，且步骤(2)所得硝酸锰水溶液中硝酸锰的质量浓度为40～

50％。

8.根据权利要求7所述的一种泡沫金属镍负载锰基低温SCR催化剂的制备方法，其特征在于：步骤(1)中裁剪好的泡沫金属镍为边长为3～5mm的矩形。

9.一种泡沫金属镍负载锰基低温SCR催化剂，其特征在于：所述SCR催化剂是采用权利要求1-8中任一项所述的方法制备得到的，该催化剂以泡沫金属镍为支撑载体，以Mn氧化物为活性组分。

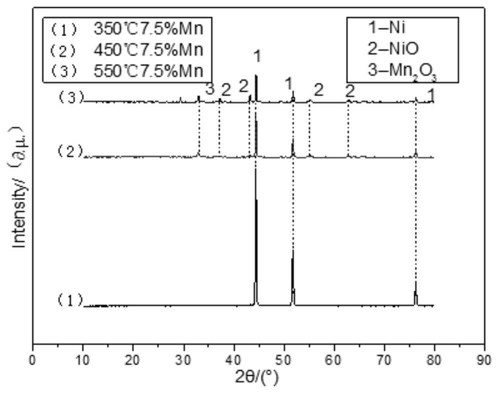

10.根据权利要求9所述的一种泡沫金属镍负载锰基低温SCR催化剂，其特征在于：所述的Mn氧化物包括Mn2O3、MnO2和MnO，且MnOx主要以无定型态形式存在。
