专利号: 2017103323855
申请人: 吴方华
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

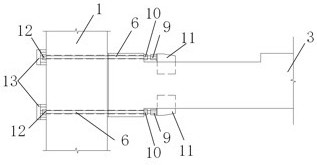

1.螺栓钢筋插销预制装配混凝土梁柱边节点,包括:预制混凝土柱、预制混凝土梁、连接钢筋、柱边C形锚、螺母、端螺母、插销板;

所述预制混凝土柱在节点区域预留钢筋孔;

所述预制混凝土柱在所述预制混凝土梁连接的对面一侧,设有所述柱边C形锚,所述柱边C形锚与所述预留钢筋孔位置相对;

所述预制混凝土梁端上部在距离端部截面一定距离处预留空槽,使得预制梁端上部形成下沉台阶,所述空槽的长度略大于所述连接钢筋长度与所述空槽到梁端截面的距离之差,所述预制梁端下部设有突出台阶,所述下沉台阶和所述突出台阶预留钢筋孔,所述下沉台阶和所述突出台阶后部预留插销板槽;

所述插销板插于所述插销板槽内;

所述连接钢筋两端设有螺纹段,插于所述预留孔中;

所述螺母拧于所述连接钢筋两端的螺纹段上,在所述预制柱和所述预制梁相连侧,所述螺母紧贴所述下沉台阶和所述突出台阶,在所述C形锚一侧,所述螺母紧贴所述预制柱;

所述端螺母拧于所述连接钢筋位于所述空槽的一端,紧贴插于所述插销板上。

2.根据权利要求1所述的螺栓钢筋插销预制装配混凝土梁柱边节点,其特征在于:所述预制混凝土梁未安装到预定位置时,所述连接钢筋置于所述空槽内。

3.根据权利要求1所述的螺栓钢筋插销预制装配混凝土梁柱边节点,其特征在于:所述预制混凝土梁吊装到预定位置后,所述连接钢筋穿过所述预留钢筋孔,端部紧贴所述柱边C形锚,所述螺母拧紧,所述插销板插于所述插销板槽内,所述端螺母向所述空槽方向退拧,紧贴在所述空槽内的插销板。

4.根据权利要求1所述的插销板,其特征在于:所述插销板插入所述插销板槽内的部分涂抹环氧胶。

5.根据权利要求1所述的端螺母,其特征在于:所述端螺母的长度是同规格普通螺母的三倍,一端有略大于所述螺母的端板。
