专利号: 2017103347671
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.穿越活断层隧道二次衬砌的修建方法,其特征在于:包括步骤一,在活动断层破碎带、上盘距离活动断层破碎带0m-L1m的区域内以及下盘距离活动断层破碎带0m-L2m的区域内,扩大隧道内轮廓(2)的径向尺寸,所述L1和L2均不小于20。

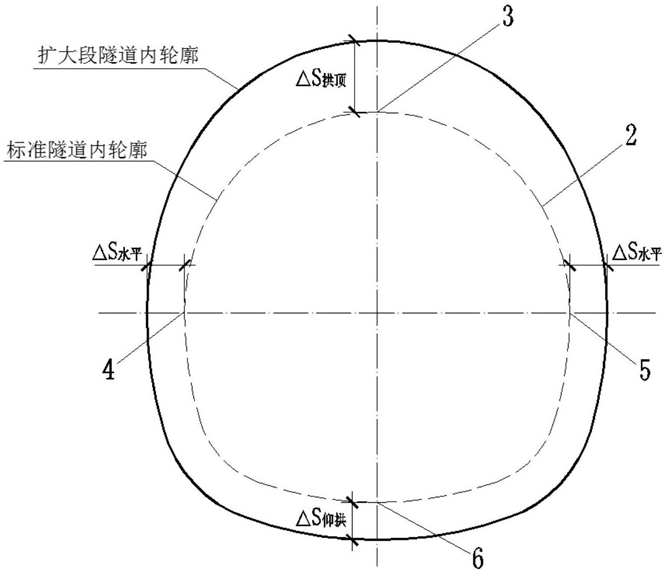

2.根据权利要求1所述的修建方法,其特征在于:所述步骤一中将内轮廓(2)的左拱脚点(4)和右拱脚点(5)均水平外移ΔS水平,拱顶点(3)垂直外移ΔS拱顶,仰拱点(6)垂直外移ΔS仰拱;

ΔS水平=H×cotα×cosβ;

ΔS拱顶=H;

ΔS仰拱=H×cotα×cosβ;

其中,H为断层最大错动量,α为断层倾角,β为断层交角。

3.根据权利要求1所述的修建方法,其特征在于:所述L1的取值范围为20-100,L2的取值范围为20-100。

4.根据权利要求1或3所述的修建方法,其特征在于:所述L1=L2。

5.根据权利要求1、2或3所述的修建方法,其特征在于:还包括步骤二,对于内轮廓(2)尺寸扩大的区域,沿线路方向每隔2m-6m对临空面侧的环向主筋(7)进行加强配筋。

6.根据权利要求5所述的修建方法,其特征在于:所述步骤二中对临空面侧的环向主筋(7)进行加强配筋的方法是增加该处环向主筋(7)的配筋量。

7.根据权利要求6所述的修建方法,其特征在于:增加配筋量的方法包括:增加钢筋数量和/或增加钢筋端面面积。

8.根据权利要求6或7所述的修建方法,其特征在于:该处环向主筋(7)的配筋量增加至原来的两倍。
