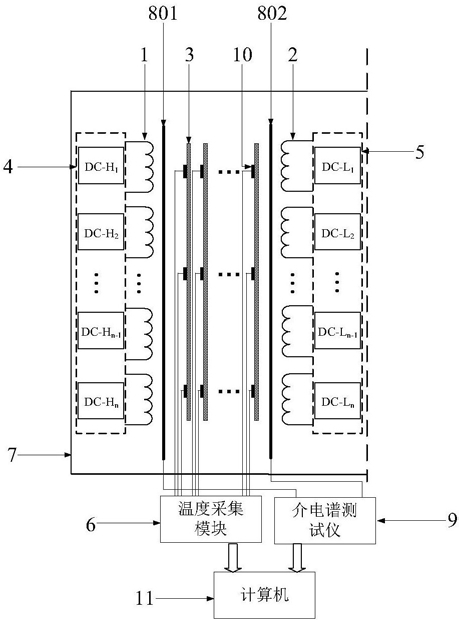

1.一种绕组主绝缘温度梯度与频率响应关联性测试装置，用于研究变压器绕组主绝缘在实际运行负载下的温度梯度分布与其频率响应两者之间的关联性，其特征在于，主要由高压绕组(1)、低压绕组(2)、绕组主绝缘(3)、高压侧直流电源模块(4)、低压侧直流电源模块(5)、温度采集模块(6)、实验箱(7)、电极板、介电谱测试仪(9)、温度传感器(10)以及计算机(11)组成，其中：高压绕组(1)、低压绕组(2)、绕组主绝缘(3)、温度传感器(10)以及一号电极板(801)和二号电极板(802)设置在实验箱(7)内部；高压绕组(1)、绕组主绝缘(3)和低压绕组(2)由外向内呈同心圆柱面分布；

绕组主绝缘(3)位于高压绕组(1)与低压绕组(2)之间；高压绕组(1)外侧与高压侧直流电源模块(4)相连，低压绕组(2)外侧与低压侧直流电源模块(5)相连；

一号电极板(801)位于高压绕组(1)与绕组主绝缘(3)之间，二号电极板(802)位于低压绕组(2)与绕组主绝缘(3)之间；一号电极板(801)以及二号电极板(802)与介电谱测试仪(9)相连；

温度传感器(10)采用高温绝缘胶依次固定在绕组主绝缘外表面自底部至顶部10％、

50％和90％处；温度采集模块(6)与温度传感器(10)相连，用于记录绕组层间绝缘的实时温度；

计算机(11)分别与介电谱测试仪(9)以及温度采集模块(6)相连，用于后期数据处理。

2.如权利要求1所述的绕组主绝缘温度梯度与频率响应关联性测试装置，其特征在于，所述的高压绕组(1)分为n段，n由表达式 决定，若n为小数，则向上取整；所述的低压绕组(2)分为m段，m由表达式 决定，若m为小数，则向上取整。所述的高/低压绕组自顶向下，每段由6层线饼构成，若高/低压绕组最后一段不足6层，便以实际层数构建；每段绕组之间没有电气连接。

3.如权利要求1所述的绕组主绝缘温度梯度与频率响应关联性测试装置，其特征在于，所述的高压侧直流电源模块(4)由n个直流电源构成，n由表达式 决定，若n为小数，则向上取整；每个高压侧直流电源只与一段高压绕组相连，自顶向下编号为i＝1，

2，…n-1，n；每个高压侧直流电源的输出功率 PH0为高压

绕组直流电阻总损耗。

4.如权利要求1所述的绕组主绝缘温度梯度与频率响应关联性测试装置，其特征在于，所述的低压侧直流电源模块(5)由m个直流电源构成，m由表达式 决定，若m为小数，则向上取整；每个低压侧直流电源只与一段低压绕组相连，自顶向下编号为j＝1，

2，…m-1，m；每个低压侧直流电源的输出功率 PL0为低压

绕组直流电阻总损耗。
