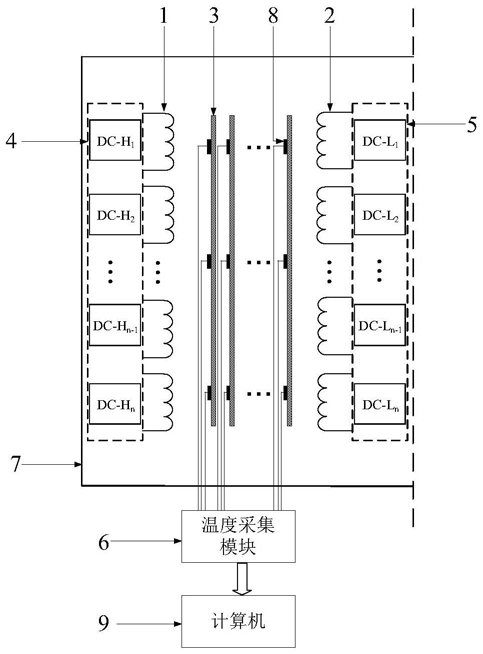

1.一种实际负载损耗下变压器绕组主绝缘温度梯度的测试系统，用于研究变压器绕组主绝缘在实际运行负载下的温度梯度分布，其特征在于，主要由高压绕组(1)、低压绕组(2)、绕组主绝缘(3)、高压侧直流电源模块(4)、低压侧直流电源模块(5)、温度采集模块(6)、实验箱(7)、温度传感器(8)以及计算机(9)组成，其中：高压绕组(1)、低压绕组(2)、绕组主绝缘(3)以及温度传感器(8)设置在实验箱(7)内部；高压绕组(1)、绕组主绝缘(3)和低压绕组(2)由外向内呈同心圆柱面分布；

高压侧直流电源模块(4)与高压绕组(1)相连；低压侧直流电源模块(5)与低压绕组(2)相连；

绕组主绝缘(3)位于高压绕组(1)、低压绕组(2)之间；

温度传感器(8)采用高温绝缘胶依次固定在绕组主绝缘外表面自底部至顶部10％、

50％和90％处；

温度采集模块(6)与温度传感器(8)相连，用于记录绕组层间绝缘的实时温度；

计算机(9)分别与温度采集模块(6)相连，用于后期数据处理。

2.如权利要求1所述的实际负载损耗下变压器绕组主绝缘温度梯度的测试系统，其特征在于，所述的高压绕组(1)分为n段，n由表达式 决定，若n为小数，则向上取整；所述的高压绕组(1)自顶向下，每段由6层线饼(11)构成，若高压绕组(1)最后一段不足6层，便以实际层数构建；每段绕组之间没有电气连接。

3.如权利要求1所述的实际负载损耗下变压器绕组主绝缘温度梯度的测试系统，其特征在于，所述的低压绕组(2)分为m段，m由表达式 决定，若m为小数，则向上取整；所述的低压绕组(2)自顶向下，每段由6层线饼(11)构成，若低压绕组(2)最后一段不足6层，便以实际层数构建；每段绕组之间没有电气连接。

4.如权利要求1所述的实际负载损耗下变压器绕组主绝缘温度梯度的测试系统，其特征在于，所述的高压侧直流电源模块(4)由n个直流电源构成，n由表达式决定，若n为小数，则向上取整；每个高压侧直流电源只与一段高压绕组相连，自顶向下编号为i＝1，2，…n-1，n；每个高压侧直流电源的输出功率 PH0为高压绕组直流电阻总损耗。

5.如权利要求1所述的实际负载损耗下变压器绕组主绝缘温度梯度的测试系统，其特征在于，所述的低压侧直流电源模块(5)由m个直流电源构成，m由表达式决定，若m为小数，则向上取整；每个低压侧直流电源只与一段低压绕组相连，自顶向下编号为j＝1，2，…m-1，m；每个低压侧直流电源的输出功率PL0为低压绕组直流电阻总损耗。

6.如权利要求1所述的实际负载损耗下变压器绕组主绝缘温度梯度的测试系统，其特征在于，所述的绕组主绝缘(3)自高压绕组(1)内侧至低压绕组(2)外侧共k层，在主绝缘外表面自底部至顶部10％、50％和90％处安装温度传感器(8)，安装位置编号依次为1、2、3，故传感器所测温度Tab(其中a为安装位置编号，b为主绝缘层数，共k层)可表示为：
