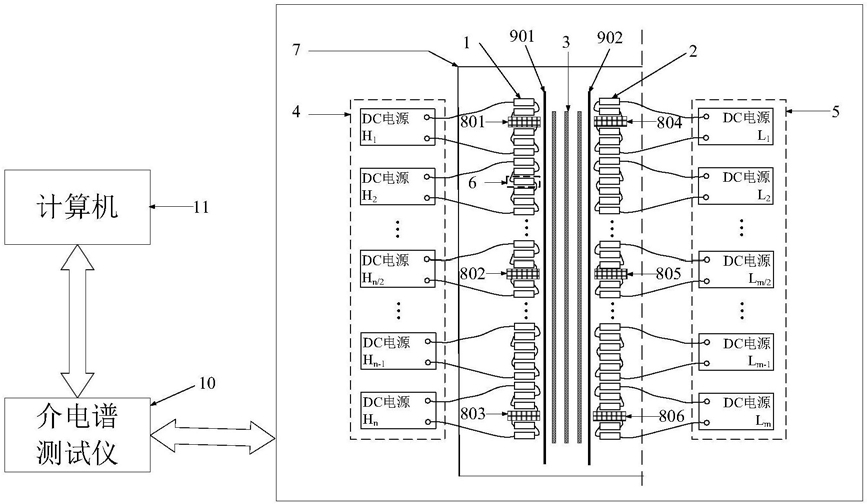

1.一种变压器绕组匝间短路下主绝缘介电谱测试装置，用于实现变压器主绝缘在绕组匝间短路下的介电谱实验，其特征在于，主要由高压绕组(1)、低压绕组(2)、绕组主绝缘(3)、高压侧直流电源模块(4)、低压侧直流电源模块(5)、实验箱(7)、绕组匝间短路模拟模块、电极板、介电谱测试仪(10)以及计算机(11)组成，其中：高压绕组(1)、低压绕组(2)、绕组主绝缘(3)以及电极板(901、902)在实验箱(7)内部；

高压绕组(1)、绕组主绝缘(3)和低压绕组(2)由外向内呈同心圆柱面分布；

一号电极板(901)位于高压绕组(1)与绕组主绝缘(3)之间，二号电极板(902)位于低压绕组(2)与绕组主绝缘(3)之间；

一号绕组匝间短路模拟模块(801)位于高压绕组(1)顶部，二号绕组匝间短路模拟模块(802)位于高压绕组(1)中部，三号绕组匝间短路模拟模块(803)位于高压绕组(1)底部，四号绕组匝间短路模拟模块(804)位于低压绕组(2)顶部，五号绕组匝间短路模拟模块(805)位于低压绕组(2)中部，六号绕组匝间短路模拟模块(806)位于低压绕组(2)底部；

高压侧直流电源模块(4)与高压绕组(1)相连，低压侧直流电源模块(5)与所述的低压绕组(2)相连；

计算机(11)与介电谱测试仪(10)相连，介电谱测试仪(10)对主绝缘(3)进行测试。

2.如权利要求1所述的变压器绕组匝间短路下主绝缘介电谱测试装置，其特征在于，所述各绕组匝间短路模拟模块包括连接点以及开关；

一号连接点(1201)位于线饼宽度20％位置，二号连接点(1202)位于线饼宽度40％位置，三号连接点(1203)位于线饼宽度60％位置，四号连接点(1204)位于线饼宽度80％位置；

一号连接点(1201)通过导线与一号开关(1301)相连，二号连接点(1202)通过导线与二号开关(1302)相连，三号连接点(1203)通过导线与三号开关(1303)相连，所述的四号连接点(1204)通过导线与所述的四号开关(1304)相连；

一号开关(1301)、二号开关(1302)、三号开关(1303)、四号开关(1304)的另一端通过导线连接在一起。

3.如权利要求1所述的变压器绕组匝间短路下主绝缘介电谱测试装置，其特征在于，所述的高压绕组(1)分为n段，n由表达式 决定，若n为小数，则向上取整；所述的高压侧直流电源模块(4)由n个直流电源构成，每个高压侧直流电源只与一段高压绕组相连，自顶向下编号为i＝1，2，…n-1，n；每个高压侧直流电源的输出功率PH0为高压绕组直流电阻总损耗。

4.如权利要求1所述的变压器绕组匝间短路下主绝缘介电谱测试装置，其特征在于，所述的低压绕组(2)分为m段，m由表达式 决定，若m为小数，则向上取整；所述的低压侧直流电源模块(5)由m个直流电源构成，每个低压侧直流电源只与一段低压绕组相连，自顶向下编号为j＝1，2，…m-1，m；每个低压侧直流电源的输出功率PL0为低压绕组直流电阻总损耗。
