专利号: 2017103437536
申请人: 吉林工程技术师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

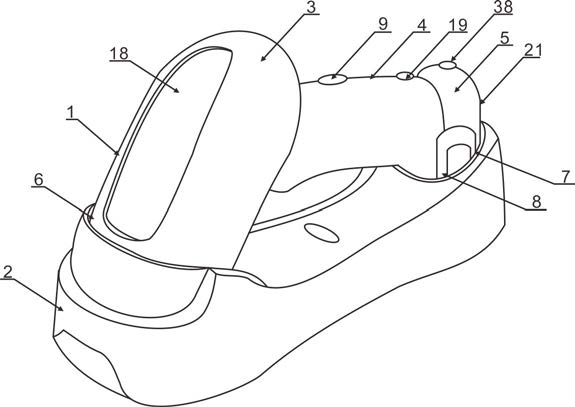

1.一种基于OCR识别技术的新型手持激光读取装置,其特征在于:包括手持的读取器以及安装底座;所述读取器包括外壳以及安装在外壳内的OCR识别装置以及激光扫码装置,所述外壳包括头部、手柄以及尾部;

所述底座的前端带有容纳外壳头部的前容纳槽,后端设置有容纳外壳尾部的后容纳槽,所述后容纳槽内配置有充电插头;

所述OCR识别装置包括:

图像采集单元,用于扫描物体形成图像;

存储器,用于存储采集到的图像以及预存信息;

OCR文字识别单元,用于识别图像中的文字信息,并将该文字信息存储在存储器内;

控制器,将OCR文字识别单元识别出的文字信息与存储器内的预存信息进行对比匹配;

文字语音转换单元;将控制器匹配的预存信息转换音频文件,并通过播放器播放该预存信息。

2.如权利要求1所述的基于OCR识别技术的新型手持激光读取装置,其特征在于:所述激光扫码装置为激光条形码扫码器,所述激光条形码扫描器包括激光源、光学扫描器、光学接收器、光电转换器、信号放大器和译码器。

3.如权利要求1所述的基于OCR识别技术的新型手持激光读取装置,其特征在于:所述外壳内设置有电源模块,所述电源模块包括蓄电池、充电接口以及电源控制单元;所述电源控制单元包括电磁铁、与电磁铁串联的电流控制器、与电流控制器连接的单片机、接入蓄电池充电电路的充电控制组件以及与单片机连接的充电按键和时钟模块;

所述充电控制组件包括绝缘板,安装在绝缘板上的容置座,设置在容置座内且外表绝缘的磁感片以及设置在磁感片下方的弧形的金属弹片,所述金属弹片的下端设置有电触片;

所述电磁铁的伸缩杆外周套接有弹簧,顶端安装有连动杠杆,所述连动杠杆安装在转轴上,连动杠杆的另一端安装有磁铁;

所述蓄电池为电磁铁提供电能,当单片机接收到充电按键的信号时电磁铁与蓄电池的电路接通,电磁铁接通后伸缩杆回缩挤压弹簧并驱动连动杠杆摆动,使得磁铁移动至磁感片的正下方,所述磁感片在磁铁的吸引下压迫金属弹片,进而使得电触片与绝缘板的电路连接,使得充电电路接通;

所述单片机接收时钟模块的信号后,控制电磁铁断电,此时电磁铁的伸缩杆在弹簧的回复力下外伸,金属弹片受到磁感片的压力减小进而回复至初始位置,电触片离开充电电路,充电电路断开后停止充电。

4.如权利要求1所述的基于OCR识别技术的新型手持激光读取装置,其特征在于:所述外壳的尾部设置有挡手把;

所述挡手把包括外连接体和内连接体;外连接体包括润滑腔以及第一空腔;润滑腔内设置有第一弹簧、带油的携油垫以及带有细孔的孔板;第一空腔内设置有第一限位凸起以及第二限位凸起,孔板限制在第一限位凸起外侧;

内连接体设置在第一空腔内,内连接体设置有与第一限位凸起配合的左滑槽以及与第二限位凸起配合的右滑槽;右滑槽与第二限位凸起配合用于限定内连接体伸出第一空腔的最大长度;

内连接体的内部具有第二空腔,第二空腔内安装有安装板以及第二弹簧;内连接体的外端设置有手孔;

所述润滑腔内设置有驱动组件,所述驱动组件包括施力板,施力板的尾端设置有下端为楔形的主动板,主动板的右侧设置有上端为楔形的从动板;所述从动板的右端为活动板,从动板和活动板均安装在滑轨上;所述第一弹簧与活动板连接;

所述施力板的顶端延伸至外连接体外,施力板的上端具有上台阶,该上台阶与外连接体的内壁之间设置有第三弹簧;所述施力板的下端具有下台阶,下台阶与主动板连接;

所述施力板挤压主动板向下移动时驱动从动板朝向活动板移动,从动板驱动活动板向右使得携油垫与孔板接触;当施力板受第三弹簧的回复力作用向上移动时,带动主动板向上移动,从动板在第一弹簧的作用下向左移动回位。

5.如权利要求4所述的基于OCR识别技术的新型手持激光读取装置,其特征在于:所述外连接体上设置有加油孔,并配置有封闭加油孔的密封塞。

6.如权利要求3所述的基于OCR识别技术的新型手持激光读取装置,其特征在于:所述电流控制器为PMW脉冲宽度调制器。

7.如权利要求1所述的基于OCR识别技术的新型手持激光读取装置,其特征在于:所述壳体上设置有LED灯,该LED灯安装在外壳的头部。

8.如权利要求3所述的基于OCR识别技术的新型手持激光读取装置,其特征在于:所述容置座的内部具有导向滑槽,所述磁感片的两端配置有与导向滑槽配合的导向脚。
