1.一种三维网状钒酸铵纳米晶体的制备方法，其特征在于，包括以下步骤：步骤1，将NH4VO3均匀溶解在乙二醇中，得到 浓度为0.01-0.1mol/L的NH4VO3溶液；其中乙二醇的浓度为100％，且加热至30-50℃；

步骤2，使用HCl溶液将NH4VO3溶液的pH调节至1-3.5，然后在超声环境下反应0.5-2h，得到A溶液；

步骤3，将A溶液放置在内衬为聚四氯乙烯的反应釜中，并且将反应釜设置在均相水热反应中，在160-200℃下反应4-8h，反应釜中得到悬浮液；

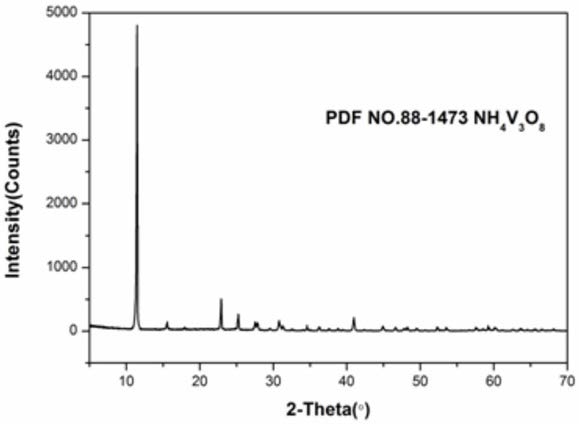

步骤4，将悬浮液离心分离得到粉体产物，使用去离子水和无水乙醇交替清洗粉体产物，然后将清洗后的产物进行干燥，得到三维网状NH4V3O8纳米晶体。

2.根据权利要求1所述的三维网状钒酸铵纳米晶体的制备方法，其特征在于，所述步骤

2中HCl溶液的浓度为0.1-0.2mol/L。

3.根据权利要求1或2任意一项所述的三维网状钒酸铵纳米晶体的制备方法，其特征在于，所述步骤2超声环境下的超声功率为200-300W。

4.根据权利要求1所述的三维网状钒酸铵纳米晶体的制备方法，其特征在于，所述步骤

3中A溶液在反应釜中的填充比为30-60％。

5.根据权利要求1所述的三维网状钒酸铵纳米晶体的制备方法，其特征在于，所述步骤

4中干燥的具体过程是，将清洗后的产物进行在真空环境下干燥，干燥温度为50-80℃，干燥时长为5-10h。

6.根据权利要求1或5任意一项所述的三维网状钒酸铵纳米晶体的制备方法，其特征在于，所述干燥过程为使用电热真空干燥箱进行干燥。
