专利号: 201710345721X
申请人: 南京工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

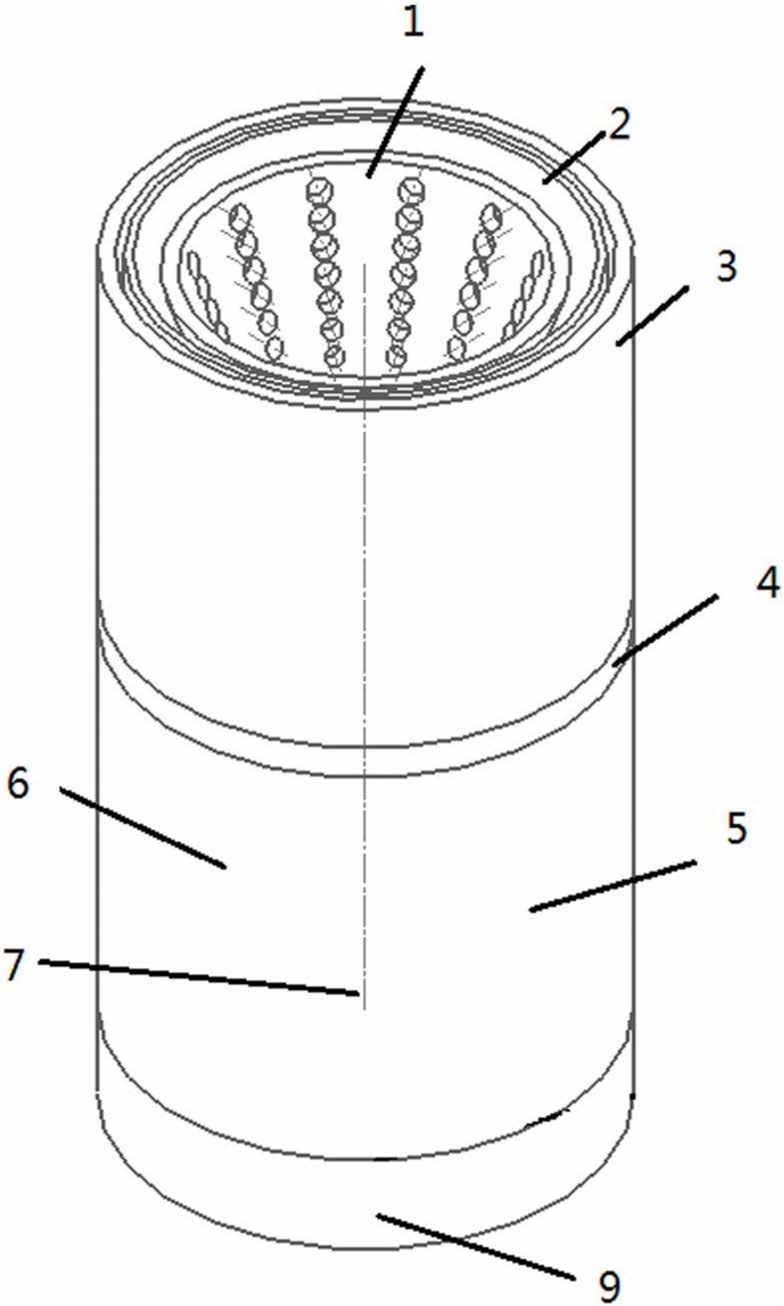

1.一种适用于离心筛选的固体混料器,包括外壳(3)和底座(9),其特征在于:在所述底座(9)的内部设有三个错位排列的独立的电机,三个所述电机分别控制三层传动轴(7)的最内层转动轴、中间层传动轴和最外层传动轴,在所述外壳(3)的内部设置有反向旋转料斗(2),所述反向旋转料斗(2)与外壳(3)之间采用滚珠轴承(4)配合连接,在所述反向旋转料斗(2)的内部设置有离心筛选器(1),所述离心筛选器(1)由所述三层传动轴(7)最内层传动轴驱动,所述反向旋转料斗(2)与所述三层传动轴(7)的中间层传动轴驱动,在所述反向旋转料斗(2)的下方设置有偏心拌料器(6),所述偏心拌料器(6)通过三层传动轴(7)的最外层传送轴驱动,在所述固体混料器的下方还设置有瓣合储料斗(5)。

2.根据权利要求1所述一种适用于离心筛选的固体混料器,其特征在于:所述离心筛选器(1)呈漏斗状,在所述离心筛选器(1)的侧面开设有孔洞,离心筛选器(1)上的孔洞的直径右下至上依次增大,同一圆周高度的孔洞直接相同。

3.根据权利要求1所述一种适用于离心筛选的固体混料器,其特征在于:所述反向旋转料斗(2)呈圆柱状,在所述反向旋转料斗(2)的底部均匀开设有孔洞,所述孔洞的尺寸相同。

4.根据权利要求1所述一种适用于离心筛选的固体混料器,其特征在于:所述偏心拌料器(6)为圆形,所述偏心拌料器(6)采用偏心轮设计,在所述偏心拌料器(6)上均匀开设有尺寸相同的小孔。

5.根据权利要求1所述一种适用于离心筛选的固体混料器,其特征在于:所述三层传动轴(7)的最内层传动轴与离心筛选器(1)连接,是实心传动轴,中间层传动轴与反向旋转料斗(2)连接,是中空管状传动轴,最外层传动轴与偏心拌料器(6)连接,是中空管状传动轴,各层传动轴之间采用滚珠轴承配合,所述三层传动轴(7)的各层传动轴采用叠加形式且分别通过独立的电机进行驱动,电机与相对应的传动轴采用带传动或齿轮传动进行连接,最外层传动轴、中间层传动轴、最内层传动轴的直径依次减小。

6.根据权利要求1所述一种适用于离心筛选的固体混料器,其特征在于:所述瓣合储料斗(5)为左右对半配合设计。

7.根据权利要求1所述一种适用于离心筛选的固体混料器,其特征在于:所述反向旋转料斗(2)、离心筛选器(1)与所述外壳(3)同心设置,所述反向旋转料斗(2)的旋转方向和所述离心筛选器(1)的旋转方向相反。
