1.一种微波助燃法一步合成钼酸镧基电解质材料的方法，其特征在于，钼酸镧基电解质材料，化学式为La2-xAxMo2-yByO9-δ，式中A为Sm、Dy、Pr、Gd、Y、Nd、Sr、Ca；B为W、Mn、Bi、Cr、Fe；x值为0～0.7，y值为0～1合成方法以硝酸镧、A/B对应元素的盐、钼酸铵和络合剂为反应原料，加热蒸发形成溶胶，通过喷雾机喷雾形成纳米级前驱体，再将其置于微波炉中微波加热燃烧制得纳米粉体，最后压片、烧结制得；步骤如下：

1)、按照La2-xAxMo2-yByO9-δ化学式的化学剂量比将硝酸镧、A/B对应元素的盐和钼酸铵溶于蒸馏水中，搅拌成混合溶液；配制的混合溶液中金属离子总的摩尔浓度为0.1～4mol/L；

2)、向混合溶液中加入络合剂，加热至60～90℃搅拌蒸发溶剂以形成质量浓度为15～

40％的溶胶；络合剂为柠檬酸或甘氨酸或聚丙烯酰胺，加入量是混合溶液中金属离子摩尔总量的1～2.2倍；

3)、使用喷雾机喷雾形成La2-xAxMo2-yByO9-δ纳米级前驱体；

4)、将前驱体置于微波炉中微波加热燃烧制得La2-xAxMo2-yByO9-δ纳米粉体；

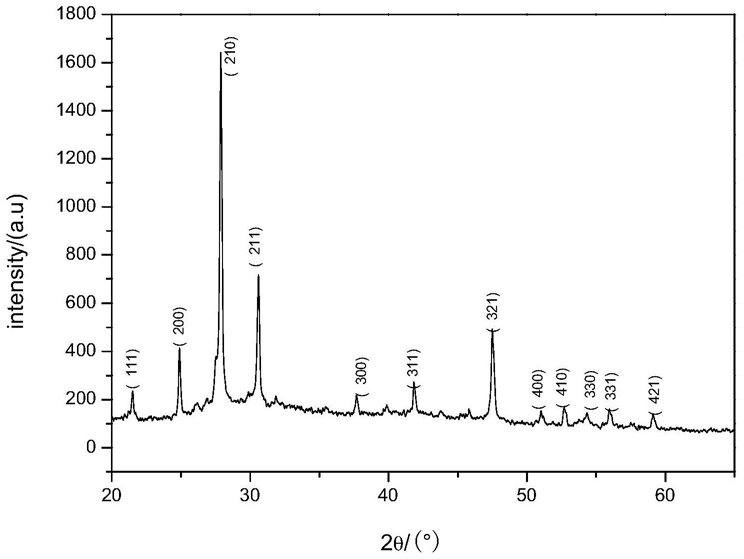

5)、将所得粉体干压成型，将成型后的圆片在800～1100℃下保温5～10h烧结成瓷。
