1.一种柔性电致发光器件的制备方法，其特征在于：包括如下制备步骤：

1)制备导电纳米纤维束：将制备好的束状纳米纤维连续牵引至纳米导电材料悬浮液中，经振荡或超声后，继续牵引干燥得到导电纳米纤维束；且纳米导电材料均匀地分布在束状纳米纤维内部和外部；所述束状纳米纤维的直径控制在100μm～200μm之间；所述束状纳米纤维的材质为聚烯烃类、聚酰胺类、聚酯类或共聚物类的热塑性高分子中的一种，所述纳米导电材料为金属纳米线、纳米碳管或导电高分子纳米线中的一种；

2)制备发光层：取质量比为2：3～9：1的荧光粉与环氧树脂混合或荧光粉与聚二甲基硅氧烷的混合，得到混合物，将混合物均匀地涂抹至所述步骤1)制备的导电纳米纤维束表面，并裸露出一端用以输入电压，将涂抹好的导电纳米纤维束竖直悬挂于80℃的烘箱中固化20～60min，固化后得到表面涂敷有发光层的导电纳米纤维束；所述发光层的厚度为5μm～15μm；

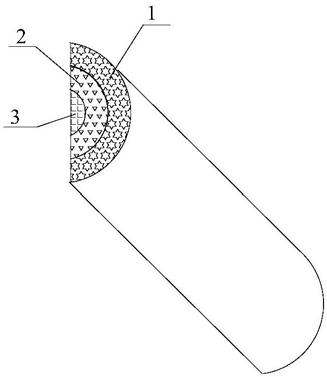

3)制备电致发光器件：采用气相沉积、磁控溅射、电镀法或真空蒸镀的方式将导电材料包覆在所述步骤2)制备的表面涂敷有发光层的导电纳米纤维束上形成厚度在2μm～8μm之间的透明导电膜，即得到电致发光器件。

2.根据权利要求1所述的柔性电致发光器件的制备方法，其特征在于：所述步骤1)中，所述纳米纤维束的制备过程为，将质量比为3：7～1：9的热塑性高分子母粒和醋酸纤维素丁酯混合均匀，经双螺杆熔融挤出机共混挤出后，再在丙酮中萃取24～144h，取出即制备得到纳米纤维束。

3.根据权利要求1或2所述的柔性电致发光器件的制备方法，其特征在于：所述步骤1)中，所述纳米导电材料悬浮液的制备过程为，称取纳米导电材料分散于乙醇或丙酮中，得到分散液，再向分散液中加入聚乙烯基吡咯烷酮或十二烷基硫酸钠作为助剂，制备得到分散均匀的纳米导电材料悬浮液。

4.根据权利要求3所述的柔性电致发光器件的制备方法，其特征在于：所述步骤1)中，所述分散液的浓度为0.05mg/mL～4mg/mL，所述助剂的质量为纳米导电材料的0.5％～3％。

5.根据权利要求1或2所述的柔性电致发光器件的制备方法，其特征在于：所述步骤2)中，荧光粉为铝酸盐系列、硅酸盐系列、氧氮化物系列或硅氧氮化物系列中的一种。

6.根据权利要求1或2所述的柔性电致发光器件的制备方法，其特征在于：所述步骤2)中，透明导电膜的材质为金属纳米线。
