专利号: 2017103509483
申请人: 大连交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 对金属材料的镀覆;用金属材料对材料的镀覆;表面化学处理;金属材料的扩散处理;真空蒸发法、溅射法、离子注入法或化学气相沉积法的一般镀覆;金属材料腐蚀或积垢的一般抑制〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

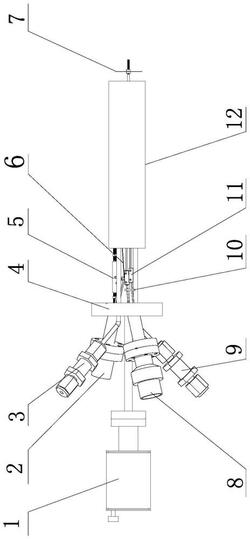

1.一种低温真空蒸发源,其特征在于,包括:加热系统、冷却系统、测温系统、控制系统、连接组件;

所述加热系统包括:

电极端口(8)、加热灯丝(16)、屏蔽罩(13)、坩埚(14)、固定环(15)、底片(17)和电极连接件(11);

其中,加热灯丝(16)与多个固定环(15)围成中空筒状加热芯,屏蔽罩(13)罩于加热芯外部,坩埚(14)嵌入于加热芯顶部,底片(17)固定于加热芯底端,加热灯丝(16)伸出的供电接头通过电极连接件(11)与电极端口(8)伸出的供电线连接;

坩埚为PBN坩埚;

所述冷却系统包括:

冷却罩(12)、进水管(18)、出水管(19)、进水管接头(3)和出水管接头(9);

所述冷却罩(12)罩置于屏蔽罩(13)外部,冷却罩(12)本体为内外两层罩壁之间带有密闭柱形腔的带腔罩体;

其中,进水管(18)一端伸入于与冷却罩(12)的柱形腔的入口位置,另一端与进水管接头(3)连接;出水管(19)一端伸入于却罩(20)的柱形腔的出口位置,另一端与出水管接头(9)连接;

所述测温系统包括:

电偶丝(6)和热电偶测温器接入口(2);

所述电偶丝(6)一端穿过底片上预设的小孔置于坩埚(14)底端1‑3mm处,一端用螺栓与热电偶测温器接入口(2)连接;

所述控制系统包括:

旋转挡板(7)和波纹管旋转导入器(1);

所述旋转导入器(1)穿过冷却罩(12),且其顶端超出冷却罩(12)顶端5‑10mm,所述旋转挡板(7)用螺母固定在回转杆上距冷却罩(12)顶端3‑6mm;

所述连接组件包括:

法兰(4)和固定片(10);

所述法兰(4)一侧焊接进水管接头(3)、出水管接头(9)、电极端口(8)、热电偶测温器接入口(2)、旋转导入器(1),其余部件均设置于法兰(4)的另一侧;

其中,电极端口(8)伸出的两条供电线之间设置有用于保持间距并限位的固定片(10)。

2.根据权利要求1所述的一种低温真空蒸发源,其特征在于:所述进水管(18)一端伸入于与冷却罩(12)的柱形腔的入口位置3‑5mm;所述出水管(19)一端伸入于冷却罩(12)的柱形腔的出口位置3‑5mm。

3.根据权利要求1所述的一种低温真空蒸发源,其特征在于:所述屏蔽罩(13)为两层Ta片做成的屏蔽罩。
