专利号: 2017103509661
申请人: 钟建筑
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

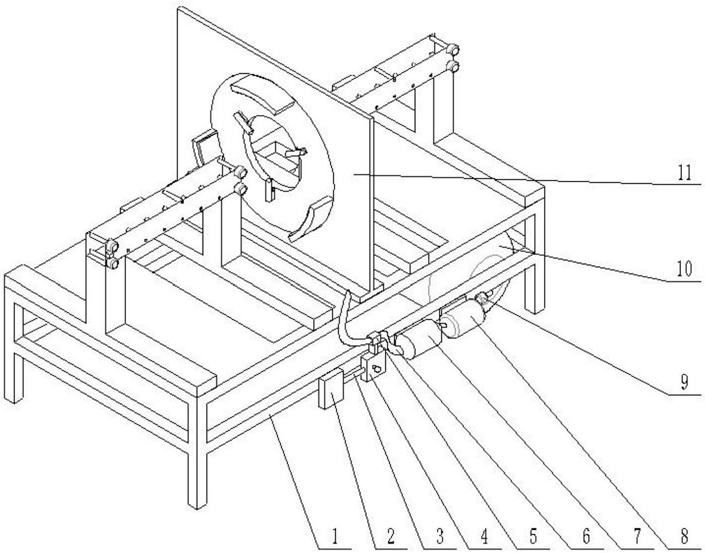

1.一种太阳能管切割装置,包括下支架、增压器、液压管、液压机构、控制器、输水管、储液蓄能器、水泵、滤网、水箱、转盘座、送料支架、送料滚轮架、送料电机、送料滚轮、测长度传感器、转盘驱动电机、挡水瓦安装板、转盘、挡水瓦、进水口、蓝宝石喷嘴、转盘驱动齿轮、转盘齿轮、转盘转角传感器、喷嘴调节旋钮和喷嘴安装座,其特征在于:所述增压器安装在下支架上,所述液压管与增压器相连,所述液压机构与液压管相连,所述控制器与液压机构相连,所述储液蓄能器固定在下支架上,所述水泵固定在下支架上,所述滤网安装在下支架上,所述水箱安装在下支架上,所述转盘座安装在下支架上,所述送料支架安装在下支架上。

2.如权利要求1所述的一种太阳能管切割装置,其特征在于:所述水箱与滤网用输水管相连,所述滤网与水泵用输水管相连,所述水泵与储液蓄能器用输水管相连,所述储液蓄能器与控制器用输水管相连,所述控制器与进水口用输水管相连。

3.如权利要求1所述的一种太阳能管切割装置,其特征在于:所述送料滚轮架安装在送料支架上,所述送料滚轮安装在送料滚轮架上,所述送料电机安装在送料滚轮架上,所述送料电机输出轴与送料滚轮连接,所述测长度传感器安装在送料滚轮架上。

4.如权利要求1所述的一种太阳能管切割装置,其特征在于:所述转盘驱动电机安装在转盘座上,所述挡水瓦安装板固定在转盘上,所述转盘安装在转盘座上,所述挡水瓦安装在挡水瓦安装板上,所述喷嘴安装座固定在转盘上,所述喷嘴调节旋钮安装在喷嘴安装座上,所述蓝宝石喷嘴安装在喷嘴安装座上,所述转盘转角传感器安装在转盘座上。

5.如权利要求1所述的一种太阳能管切割装置,其特征在于:所述转盘齿轮安装在转盘上,所述转盘驱动齿轮安装在转盘座上,所述转盘驱动齿轮与转盘驱动电机输出轴连接。
