1.一种氮化碳修饰钴基析氧催化剂的方法，其特征在于，采用水热法，使泡沫镍表面和孔洞内部生长钴基析氧催化剂，提高其析氧性能，其特征在于，包括以下步骤：步骤1)水热法合成钴基析氧催化剂的基底采用泡沫镍，以硝酸钴，尿素，六次甲基四胺，2g/L的氮化碳混合液作为沉积液。

步骤2)水热合成钴基析氧催化剂硝酸钴混合水溶液中，泡沫镍为基底，搅拌均匀置于反应釜中，在100℃下反应6h，干燥。

2.如权利要求1所述的氮化碳修饰钴基析氧催化剂的方法，其特征在于：硝酸钴溶液的浓度为0.01～0.2mol/L。

3.如权利要求1所述的氮化碳修饰钴基析氧催化剂的方法，其特征在于：尿素的浓度为

0.1～0.5mol/L。

4.如权利要求1所述的氮化碳修饰钴基析氧催化剂的方法，其特征在于：六次甲基四胺的浓度为0.01～0.2mol/L。

5.如权利要求1所述的氮化碳修饰钴基析氧催化剂的方法，其特征在于：2g/L的氮化碳的加入量为125～1000ml/L。

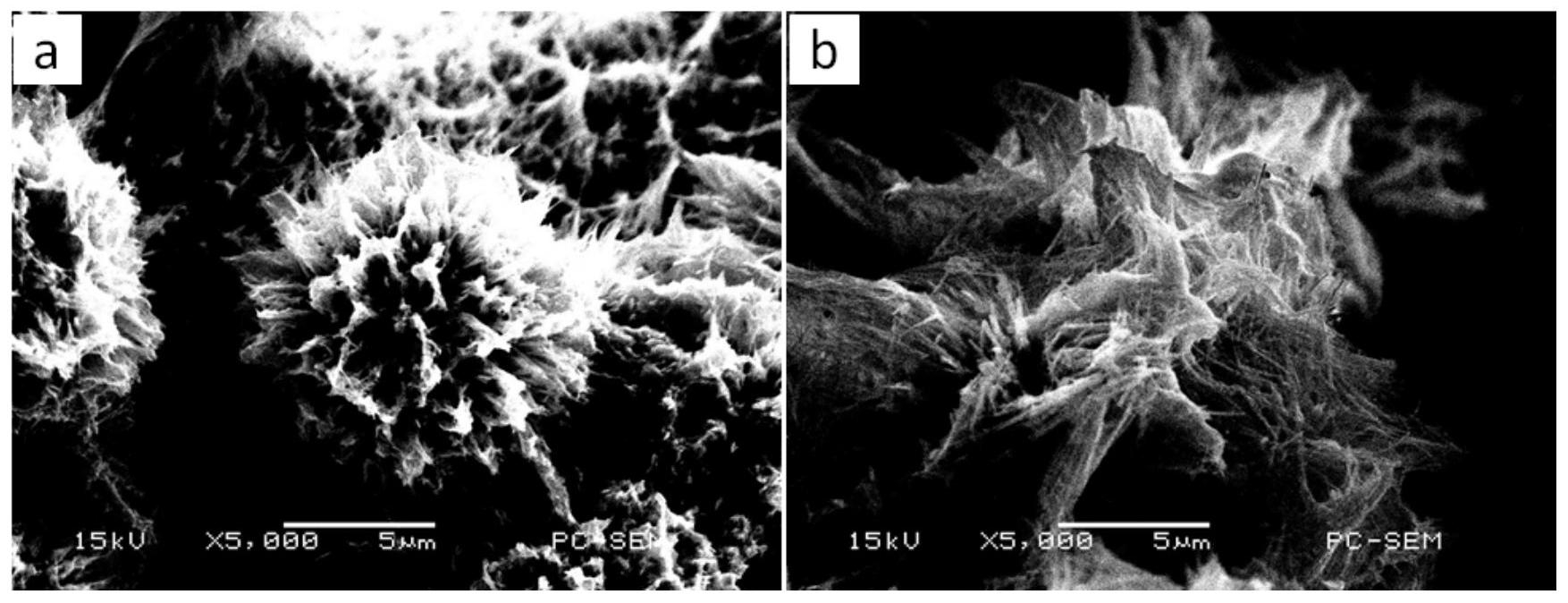

6.如权利要求1所述的氮化碳修饰钴基析氧催化剂的方法，其特征在于：未掺杂氮化碳的钴基催化剂呈放射状海胆型颗粒。

7.如权利要求1所述的氮化碳修饰钴基析氧催化剂的方法，其特征在于：掺杂氮化碳的钴基催化剂呈有较多褶皱的薄片状。
