1.一种氟化铝催化剂的机械混合焙烧制备方法，其特征在于将铝盐和含氟聚合物置于圆瓷皿中搅拌均匀，再放置于马弗炉中进行煅烧处理，缓慢升温至煅烧温度250-600℃，并在该温度下保持3-12h，煅烧结束冷却得氟化铝催化剂。

2.根据权利要求1所述的一种氟化铝催化剂的机械混合焙烧制备方法，其特征在于铝盐与含氟聚合物的投料质量比为1:0.5-5，优选为1:1-4。

3.根据权利要求1所述的一种氟化铝催化剂的机械混合焙烧制备方法，其特征在于铝盐为硝酸铝、六水氯化铝、异丙醇铝、硫酸铝、氢氧化铝、草酸铝或醋酸铝中的一种或几种混合物，优选为硝酸铝、氢氧化铝、草酸铝或醋酸铝中的任意一种、两种或三种混合物。

4.根据权利要求1所述的一种氟化铝催化剂的机械混合焙烧制备方法，其特征在于含氟聚合物为PVDF、PTFE、PVF、PTrFE或P(VDF-HFP)共聚物，优选为PVDF、PTrFE或P(VDF-HFP)共聚物。

5.根据权利要求1所述的一种氟化铝催化剂的机械混合焙烧制备方法，其特征在于缓慢升温至煅烧温度的升温速率为1-10℃/min，优选为1-5℃/min。

6.根据权利要求1所述的一种氟化铝催化剂的机械混合焙烧制备方法，其特征在于锻烧温度为280-450℃，煅烧时间为5-10h。

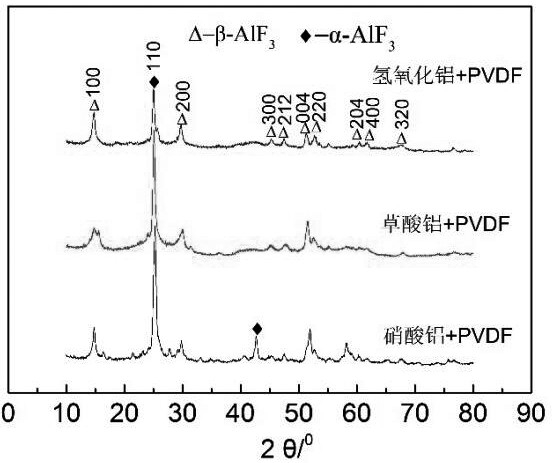

7.根据权利要求1所述的一种氟化铝催化剂的机械混合焙烧制备方法，其特征在于得到的氟化铝催化剂至少具有α、β、θ或γ四种晶相结构中的一种。

8.一种根据权利要求1所述方法得到的氟化铝催化剂在1,1,1,2-四氟乙烷裂解制备三氟乙烯中的应用。
