专利号: 2017103539915
申请人: 张渝
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

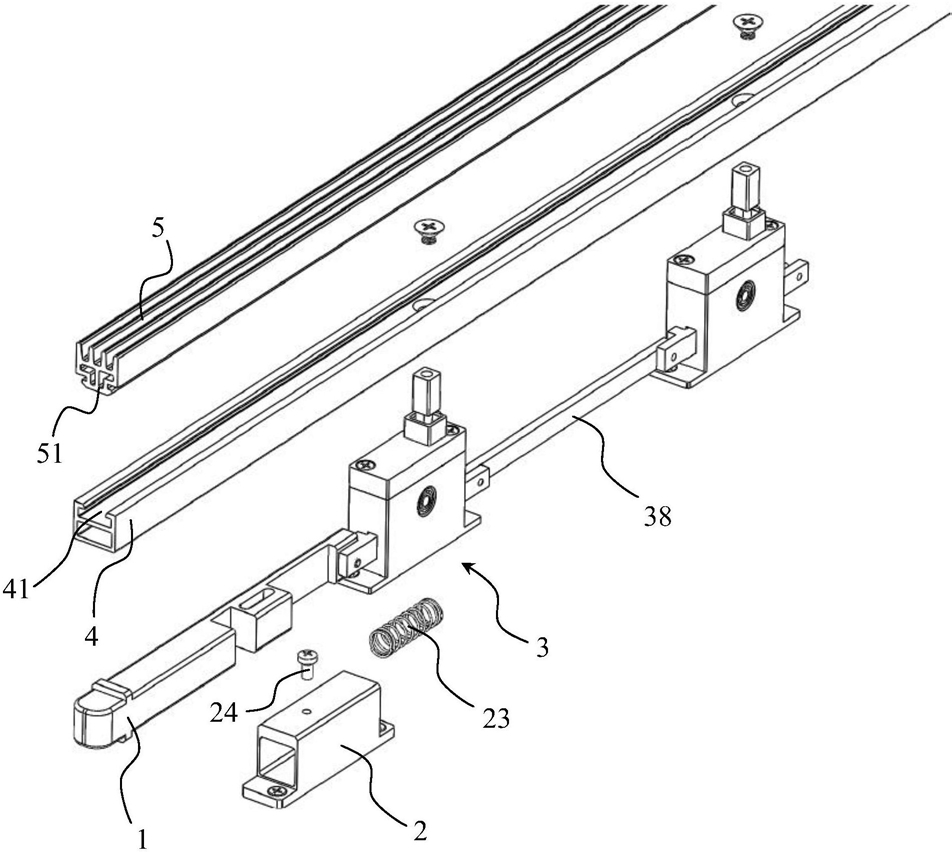

1.一种密封结构,其特征在于:包括碰头杆、复位装置、传动装置和密封条;

所述传动装置包括横向齿条、竖向齿条和传动齿轮,所述横向齿条与碰头杆连接,密封条纵向固定安装在所述传动装置的竖向齿条顶端上;

所述碰头杆可轴向移动,以带动横向齿条移动,并通过传动装置内齿轮齿条配合使竖向齿条上的密封条升降;

所述复位装置作用在碰头杆上,使密封条具有保持降下状态的趋势。

2.如权利要求1所述的密封结构,其特征在于:所述传动装置还包括顶盖和上端敞口的基座壳体;所述传动齿轮包括横向传动齿轮、轴和纵向传动齿轮;基座壳体的前壁设有前安装孔,前安装孔内套设有前轴承,基座壳体的后壁设有后安装孔,后安装孔内套设有后轴承,基座壳体的前安装孔和后安装孔尺寸相同且同中心轴;所述基座壳体的两侧设有与横向齿条间隙配合的滑动孔,基座壳体内部设有放置竖向齿条的放置槽;所述轴依次穿过前轴承、横向传动齿轮、纵向传动齿轮和后轴承,使横向传动齿轮和纵向传动齿轮绕轴可转动的布置在基座壳体内;横向齿条穿过基座壳体左右侧的滑动孔与横向传动齿轮配合,竖向齿条置于基座壳体的放置槽内与纵向传动齿轮配合;所述顶盖设有与竖向齿条适配的伸出孔,顶盖扣合连接在基座壳体的上端,使竖向齿条的顶部透过顶盖的伸出孔伸出顶盖。

3.如权利要求2所述的密封结构,其特征在于:所述传动装置的顶盖的伸出孔的外侧设有向上延伸的环形柱;所述传动机构的竖向齿条上部的厚度大于竖向齿条其他部位的厚度,伸出孔与竖向齿条的中部和下部适配,顶盖上的环形柱与竖向齿条上部适配;竖向齿条穿过顶盖的伸出孔与纵向传动齿轮形成配合时,竖向齿条的上部只能在环形柱内做上下运动。

4.如权利要求1所述的密封结构,其特征在于:包括多个轴向间隔布置的传动装置,碰头杆的后端与最前端的传动装置的横向齿条连接,相邻传动装置的横向齿条间通过连接杆相连。

5.如权利要求1所述的密封结构,其特征在于:所述复位装置包括导向座和压缩弹簧,导向座的内部呈中空内腔,中空内腔与碰头杆适配,导向座的前端面敞口,导向座的后端面设有与碰头杆的后端适配的穿孔;碰头杆中部与导向座的重合部分设有复位槽,碰头杆的后端穿过导向座后端面的穿孔与传动装置的横向齿条的前端连接,碰头杆的复位槽与导向座的中空内腔形成的空间设有压缩弹簧;碰头杆在压缩弹簧的作用下有保持向前运动的趋势。

6.如权利要求5所述的密封结构,其特征在于:所述导向座的顶端的左部设有定位螺钉,碰头杆与碰头座的重合部分设有与定位螺钉适配的限位槽。

7.如权利要求1所述的密封结构,其特征在于:还包括密封条固定架,密封固定架安装在竖向齿条的顶部,密封固定架的顶端安装有密封条。

8.一种门,其特征在于:包括门体和权利要求1至7任一项所述的密封结构,所述门体的顶部和底部设有所述密封结构,密封结构的碰头杆露出门体的侧面;当门体关闭时,碰头杆前端受轴向挤压,竖向齿条带动密封条上升形成密封。

9.如权利要求8所述的门,其特征在于:还包括与门体适配的门框,当门体关闭时,门体上密封结构的碰头杆受挤压,使所述密封条升起。

10.如权利要求8所述的门,其特征在于:包括多个门体,所述密封结构的碰头杆露出门体之间的对接面,当所述门体转动关闭时,两门体之间的碰头杆相互抵触,使所述密封条升起。
