专利号: 2017103549584
申请人: 温州上欣科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 装饰艺术
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

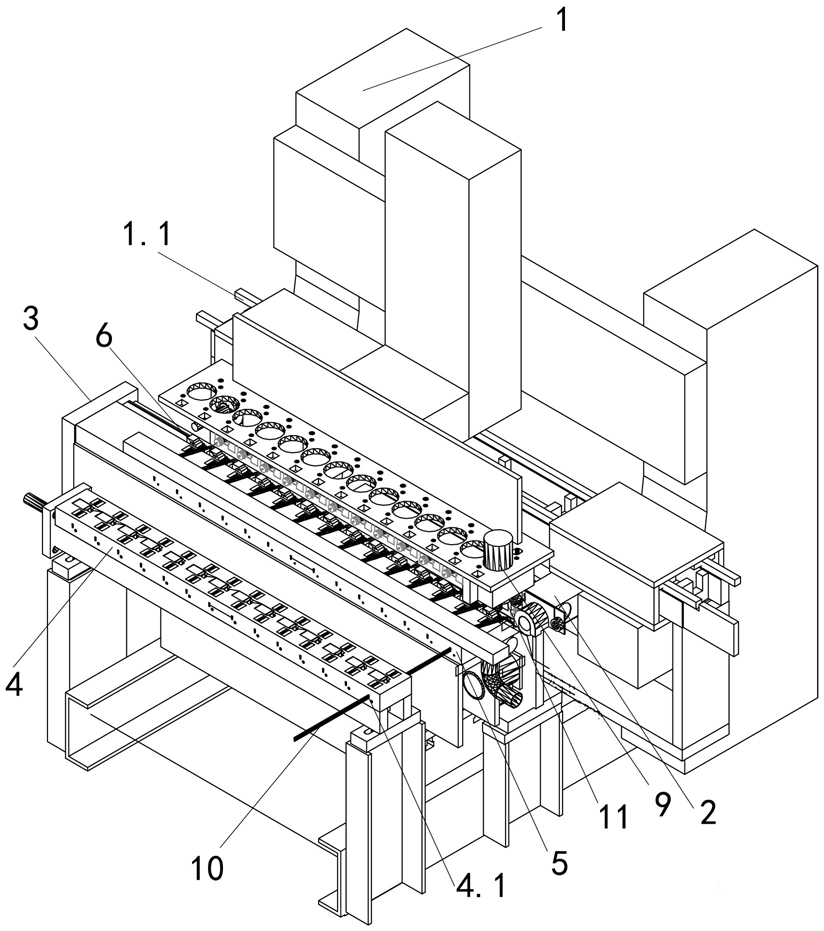

1.一种全自动雕刻机,其特征在于:包括带有X轴(1.1)和Y轴的机座(1)、设置于机座(1)Y轴上并平行于X轴分布的多个工作台(6)、设置在X轴上用以切割铣槽的铣槽切割机构(2)、对多个工作台上的物料上表面同时进行雕刻的多个雕刻头(9)、使得铣槽切割机构(2)横向进给的X轴驱动装置、使雕刻头(9)X向Z向动作的雕刻驱动装置、使物料纵向供给至工作台上的进料机构、控制雕刻头(9)和进料机构动作的控制系统,所述的进料机构(3)由带有多个进料口(4.1)的引导夹具(4)、并排对应设置于引导夹具(4)前方可前后纵向移动的进料夹具(5)组成,所述的引导夹具(4)和进料夹具(5)内均设有与进料口(4.1)对应的拉直装置和夹持装置,所述的拉直装置包括纵向直线固定安装分布的第一轴承组(7)和第二轴承组(8),第一轴承组(7)和第二轴承组(8)上下平行,第一轴承组的轴承与第二轴承组的轴承交错间隔设置,物料从第一轴承组和第二轴承组之间穿过,所述的铣槽切割机构(2)包括一可滑动的连接在X轴(1.1)上的滑座(3)、带刀片(2.2)的切割工件、铣槽工件(2.3),所述的切割工件、铣槽工件(2.3)均安装在滑座(3)上,雕刻工件(2.1)、切割工件、铣槽工件(2.3)的动作以及滑座(3)的移动均由控制系统自动控制,在滑座(3)上以铣槽工件(2.3)、切割工件的工位顺序设置,所述的刀片(2.2)为开有中心安装孔(2.23)的圆形刀片,所述的刀片(2.2)圆周上带有锯齿切割刀刃(2.21),刀片(2.2)侧面上设有打磨刃纹(2.22),所述的打磨刃纹(2.22)以中心安装孔(2.23)为中心螺旋分布在刀片侧面。

2.根据权利要求1所述的全自动雕刻机,其特征在于:所述的打磨刃纹(2.22)均匀分布于刀片(2.2)两侧面上。

3.根据权利要求1或2所述的全自动雕刻机,其特征在于:所述的滑座(3)上设有两个铣槽工件(2.3),两个铣槽工件(2.3)分别位于切割工件的两侧,并由控制系统自动控制两个铣槽工件(2.3)分别在相应时刻前突或后缩。

4.根据权利要求1或2所述的全自动雕刻机,其特征在于:还包括一吸尘装置,所述吸尘装置的吸尘口设置于每个工作台(6)的边侧。

5.根据权利要求3所述的全自动雕刻机,其特征在于:还包括一吸尘装置,所述吸尘装置的吸尘口设置于每个工作台(6)的边侧。

6.根据权利要求1或2所述的全自动雕刻机,其特征在于:还包括用以钻孔的钻孔机构、使钻孔机构Y向动作的钻孔驱动装置,所述的钻孔机构和钻孔驱动装置均由控制系统控制动作,所述的钻孔机构包括一可滑动的连接在Y轴上的滑架、安装在滑架上并平行于X轴排列的多个钻孔工件。

7.根据权利要求3所述的全自动雕刻机,其特征在于:还包括用以钻孔的钻孔机构、使钻孔机构Y向动作的钻孔驱动装置,所述的钻孔机构和钻孔驱动装置均由控制系统控制动作,所述的钻孔机构包括一可滑动的连接在Y轴上的滑架、安装在滑架上并平行于X轴排列的多个钻孔工件。

8.根据权利要求4所述的全自动雕刻机,其特征在于:还包括用以钻孔的钻孔机构、使钻孔机构Y向动作的钻孔驱动装置,所述的钻孔机构和钻孔驱动装置均由控制系统控制动作,所述的钻孔机构包括一可滑动的连接在Y轴上的滑架、安装在滑架上并平行于X轴排列的多个钻孔工件。

9.根据权利要求5所述的全自动雕刻机,其特征在于:还包括用以钻孔的钻孔机构、使钻孔机构Y向动作的钻孔驱动装置,所述的钻孔机构和钻孔驱动装置均由控制系统控制动作,所述的钻孔机构包括一可滑动的连接在Y轴上的滑架、安装在滑架上并平行于X轴排列的多个钻孔工件。
