1.N,N’-二(水杨酰基)对苯二甲酰肼锰聚合物，其特征在于：该聚合物的化学式为：[MnIII10MnII5(L)6(μ3-O)2(Py)12(H2O)3]n，其中L表示N,N'-二(水杨酰基)对苯二甲酰肼,在参与配位的过程中脱掉六个质子，形成带六个单位的负电荷；

该聚合物属于立方晶系， 空间群，晶胞参数为：

α＝90.00°，β＝90.00°，γ＝90.00°。

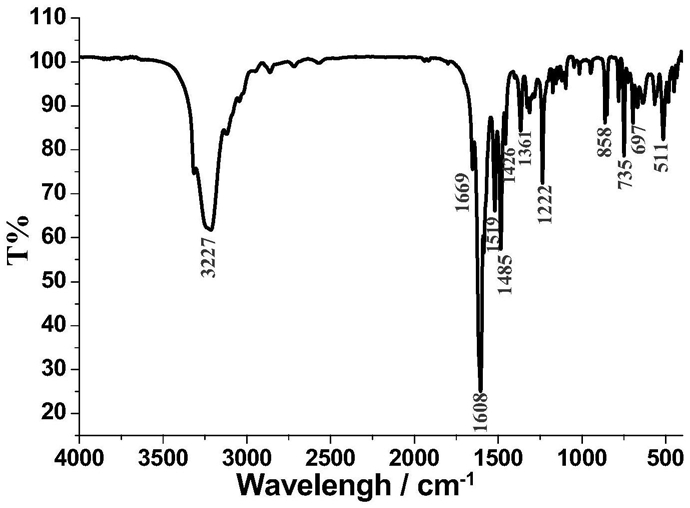

2.权利要求1所述聚合物的合成方法，其特征在于：取N,N′-二(水杨酰基)对苯二甲酰肼、Mn(OAc)2·4H2O和NaN3，用混合溶剂溶解，用吡啶调节所得溶液的pH＝5.7～6.5，所得混合液先置于较低温度条件下反应，再置于较高温度条件下反应，反应物冷却，有晶体析出，即得目标产物；其中，所述的混合溶剂为N,N’二甲基甲酰胺和甲醇的组合物；

所述的较低温度是指≤75℃；

所述的较高温度是指≥80℃。

3.根据权利要求2所述的合成方法，其特征在于：在较低温度条件下反应的时间为≥

5h。

4.根据权利要求2所述的合成方法，其特征在于：在较高温度条件下反应的时间为≥

12h。

5.根据权利要求2～4中任一项所述的合成方法，其特征在于：所述的较低温度是指40～75℃，所述的较高温度是指80～120℃。

6.根据权利要求2～4中任一项所述的合成方法，其特征在于：所述NaN3的用量为N,N′-二(水杨酰基)对苯二甲酰肼物质的量的0.2～1倍。

7.根据权利要求2～4中任一项所述的合成方法，其特征在于：所述的混合溶剂中，N,N’二甲基甲酰胺和甲醇的体积比为1～3：1～3。

8.权利要求1所述的N,N’-二(水杨酰基)对苯二甲酰肼锰聚合物在制备磁性材料中的应用。

9.权利要求1所述的N,N’-二(水杨酰基)对苯二甲酰肼锰聚合物在制备吸附气体物质的吸附剂中的应用。

10.根据权利要求9所述的应用，其特征在于：是在制备吸附二氧化碳气体的吸附剂中的应用。
