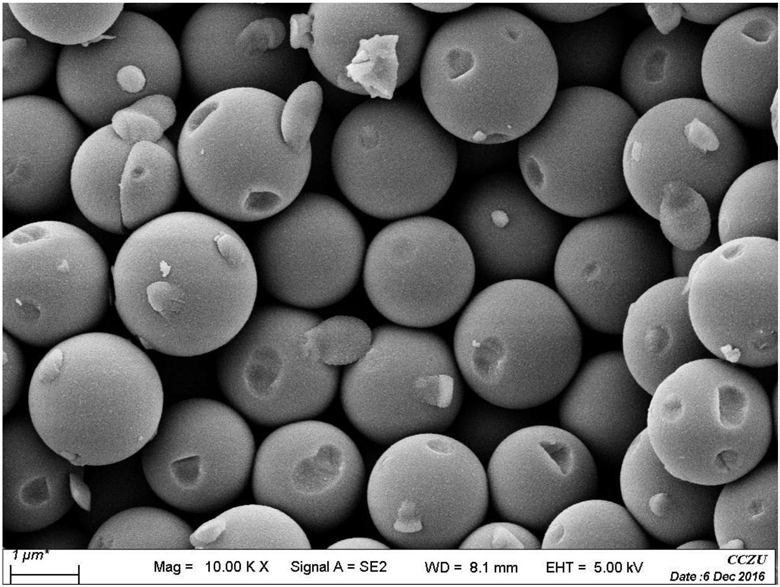

1.一种单分散二氧化钛微球，其特征在于，采用如下方法制备：将钛酸异丙酯溶于无水乙醇溶剂中，再加入十六胺(HDA)，常温搅拌后加入KCl溶液和超纯水，继续搅拌得到乳白色胶体溶液，将此溶液静置后得到溶胶；溶胶经过离心机分离，并用乙醇洗涤，所得到白色产物干燥后的得到的白色粉末经过热处理，得到单分散TiO2白色微球。

2.如权利要求1所述的一种单分散二氧化钛微球，其特征在于，HDA、超纯水、KCl、无水乙醇、钛酸异丙酯的物质的量的比是0.24:1.75:5×10-3：214.38：1.0。

3.如权利要求1所述的一种单分散二氧化钛微球，其特征在于，所述KCl溶液的浓度为

0.1M；常温搅拌1小时，静置18小时；所述干燥温度为80℃；热处理温度为500℃，热处理时间为2小时。

4.利用如权利要求1所述的一种单分散二氧化钛微球制备二氧化钛基复合陶瓷的方法，降低烧结温度，提高致密度和电性能，其特征在于，具体步骤如下：(1)制备单分散球状二氧化钛基陶瓷粉

按照Nb0.001Y0.006Ti0.993O2的化学计量比，将原料Nb2O5、Y2O3和单分散TiO2白色微球以去离子水为介质，常温下搅拌，然后干燥，得到单分散球状二氧化钛基陶瓷粉；

(2)烧结单分散球状二氧化钛基陶

向单分散球状二氧化钛基陶瓷粉加入其质量5％～10％的质量分数为5％的聚乙烯醇(PVA)溶液，造粒，过100目筛，用粉末压片机制成圆柱形生胚，将圆柱形生胚在空气中以3℃/分钟的升温速率升至1100～1250℃，保温2小时，然后降至室温；

(3)烧银电极

将步骤3中得到的陶瓷上下表面分别涂覆银浆，干燥后烧银，然后降至室温，得到二氧化钛基复合陶瓷。

5.如权利要求4所述的方法，其特征在于，步骤(1)中，所述搅拌时间为4小时，所述干燥指在80℃干燥12小时。

6.如权利要求4所述的方法，其特征在于，步骤(2)中，所述保温温度为1200℃。
