专利号: 2017103648537
申请人: 朱可可
专利类型:发明专利
专利状态:已下证
专利领域: 电解或电泳工艺;其所用设备〔4〕
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

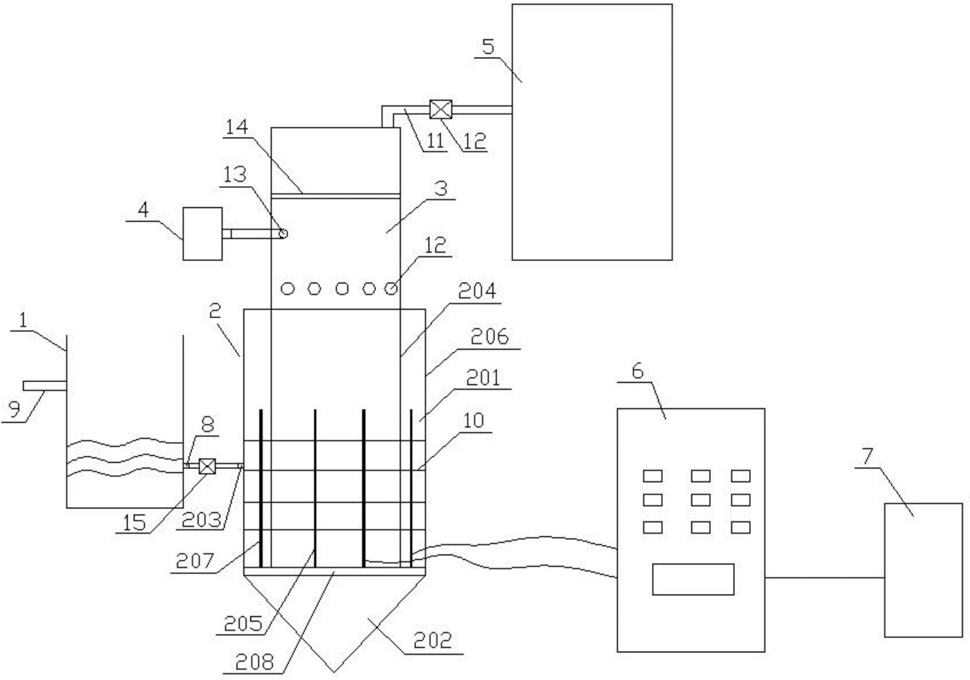

1.一种利用光伏电源电解含硫酸废水工艺,其特征在于具体方法如下:(1)引流废水:将含铅废物拆解冶炼行业以及极板蓄电池行业生产产生的废水中富含稀硫酸、重金属铅的废水流入各自自建的废水蓄水池中,然后通过管道统一流入废水收集池;(2)排入电解槽:废水收集池留有若干排水口,分别流向电解槽,电解槽的数量可以根据废水产生的量而设定;出水口设置距废水收集池底部30cm,且装有控制闸阀;电解槽是由上下两部分组成,上部是双层圆柱形,外口径为1 .2米,内口径为1米,高度为2.5米,在距上部1米处留有进水孔,进水孔和废水收集池的排水口贯通,电解槽内的水位控制在距上部30mm处,超过这个水位时关闭废水池的排水口,低于这个水位30mm时,开启排水口自动注水,内外两层是贯通的,使用加固棍将内外层连接固定;下部是圆锥形,高度为0.8米;上部内层底部向上串联装有若干电级棒,电级棒连接电源负极;夹层装有连接正极的电级棒;下部和上部之间为固定连接或采用可拆卸方式连接,中间装有一个可以封闭或开启的闸门,下部负责收集电解氢气过程产生的铅以及沉淀的废物,电解氢气时闸门打开,铅沉淀在锥形槽内,待收集到一定量时,关闭闸门,使上下两层槽体分离,将下层锥形槽体移出,清理掉含铅污泥,然后复原,打开闸门继续工作;(3)利用光伏电源:利用太阳能转化电能技术,将电源连接到电解槽中的正负极,按照金属离子活动性顺序,电解时活动性靠前的离子会先于活动性靠后的离子电解出来;(4)制备氢气:当通入直流电后,连接负极的内层电解槽中就有气泡发生,所溢出的气体就是氢气;(5)制作集气筒:集气桶筒体是圆柱形,容积为7.85立方米,口径1.05米,口朝下,顶部留有出气口,且有闸阀控制,出气口连接到储气罐;下部距离筒口10mm一周留有若干出气孔,出气孔的孔径为20mm,在集气筒距离筒口50mm处的某一点设置一个检测出气孔,检测出气孔的孔径为10mm,由软管连接,连接到电喷火器,这是检验氢气是否集满;在集气筒距离筒口65mm处设置自动开启阀门;(6)排气收集氢气:将制作的集气筒口朝下,与电解槽的内层密封,但是不能超过出气孔,由于氢气的密度较小,氢气的质量只有空气的1/14,当有氢气产生时,氢气就会自动朝集气筒的上方游走,空气不断的通过出气孔向外边溢出;当氢气集满时,第一时间通过软管流向电喷火装置,电喷火装置喷火口就会点燃,此时即可关闭电喷火,同时启动开启阀门,关闭集气筒,然后开启顶部的闸阀,将筒内的氢气输送到储气罐中,完成后再打开阀门,继续收集氢气,连续进行。2.根据权利要求1所述的利用光伏电源电解含硫酸废水工艺,其特征在于,所述电级棒所使用的材质为铜。3.根据权利要求1所述的利用光伏电源电解含硫酸废水工艺,其特征在于,所述步骤

(2)中闸阀的控制是由电解槽内废水的水位来控制,闸阀与电解槽上下错位,有效利用水位落差,实现不需能源消耗就可以向电解槽中不断注入废水。4.根据权利要求1所述的利用光伏电源电解含硫酸废水工艺,其特征在于,所述电解槽的材质使用玻璃。
