专利号: 2017103665617
申请人: 湖北科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

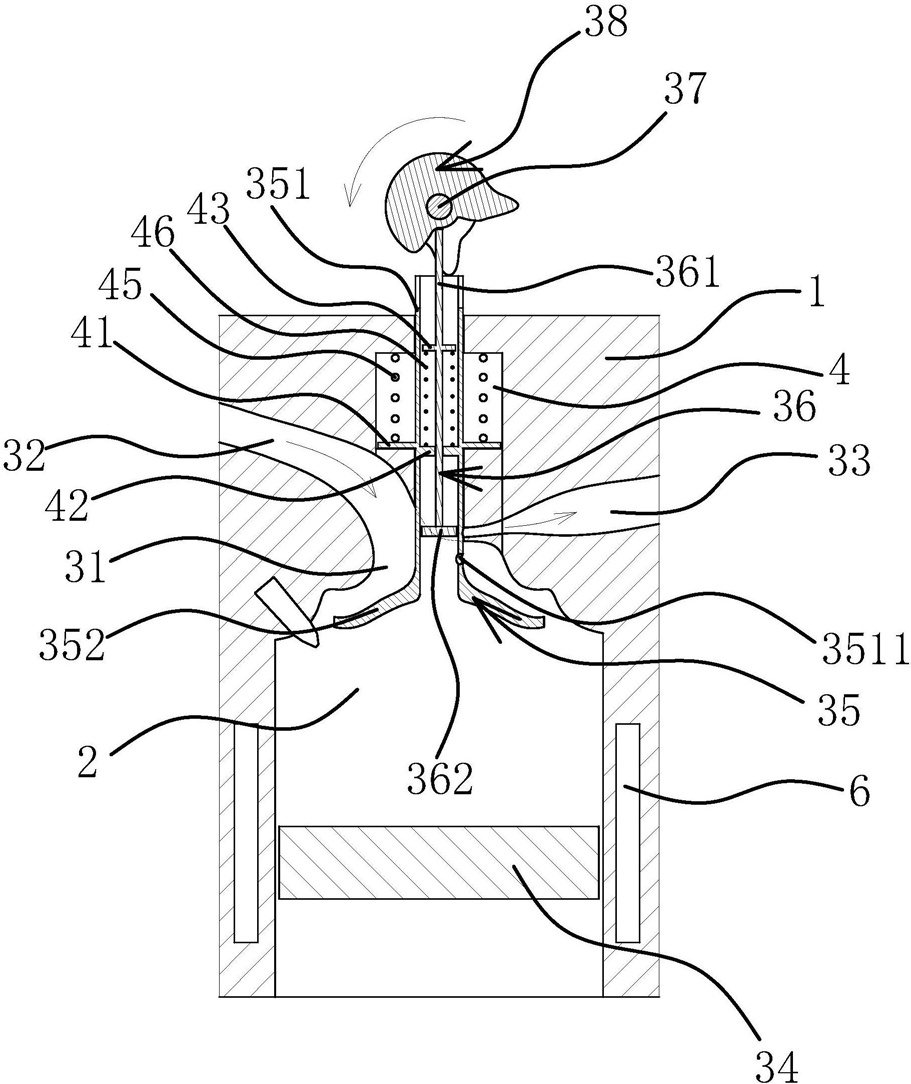

1.一种汽车发动机,其特征在于,本发动机包括气缸体(1)、燃烧室(2)、进气口(31)、进气孔(32)、排气孔(33)、置于燃烧室(2)内的气缸活塞(34)、进气门(35)、排气门(36)、凸轮轴(37)和凸轮块(38),所述进气口(31)位于所述气缸体(1)的上端,所述进气孔(32)与所述进气口(31)相通,所述进气门(35)插设在所述气缸体(1)上,且能够遮挡所述进气口(31),所述进气门(35)包括相连接的气门连杆一(351)和气门挡圈(352),所述排气门(36)包括相连接的气门连杆二(361)和气门活塞(362),所述气门连杆一(351)为中空结构,所述气门连杆二(361)和气门活塞(362)均插设在上述气门连杆一(351)的中空腔内,所述气门连杆一(351)上开设有能够连通燃烧室(2)和排气孔(33)的出气孔(3511),所述凸轮块(38)固定在所述凸轮轴(37)上;所述凸轮块(38)与所述气门连杆一(351)和气门连杆二(361)的上端抵靠,且能够控制气门连杆一(351)和气门连杆二(361)上下移动;

所述出气孔(3511)位于气门活塞(362)的上行最高点和下行最低点之间。

2.根据权利要求1所述一种汽车发动机,其特征在于,所述气缸体(1)内设置有一避让腔(4),所述气门连杆一(351)外表面设置有挡圈一(41),所述气门连杆一(351)的内表面设置有挡圈二(42),所述气门连杆二(361)的外壁上设置有与所述挡圈二(42)平行的挡圈三(43),所述避让腔(4)的顶部壁面与挡圈一(41)之间固定设置有压簧弹簧一(45),所述挡圈二(42)与挡圈三(43)之间固定设置有压缩弹簧二(46)。

3.根据权利要求2所述一种汽车发动机,其特征在于,所述凸轮块(38)包括两个顶轮一(381)和一个顶轮二(382),所述顶轮二(382)位于两个所述顶轮一(381)之间,所述顶轮一(381)上具有一凸块一(383),所述顶轮二(382)上具有一凸块二(384)和一凹口(385)。

4.根据权利要求3所述一种汽车发动机,其特征在于,所述凸块一(383)的顶点至凸轮轴(37)的轴线之间的连线与凸块二(384)的顶点至凸轮轴(37)的轴线之间的连线呈一夹角,所述夹角在78°~102°之间。

5.根据权利要求4所述一种汽车发动机,其特征在于,所述凸块一(383)的顶点至凸轮轴(37)的轴线之间的连线与凸块二(384)的顶点至凸轮轴(37)的轴线之间的连线之间的夹角在78°~90°之间。

6.根据权利要求5所述一种汽车发动机,其特征在于,所述气门连杆一(351)的上端具有一避让槽(5);所述避让槽(5)的横向尺寸大于所述顶轮二(382)的横向尺寸。

7.根据权利要求6所述一种汽车发动机,其特征在于,所述进气孔(32)的孔径沿进气方向逐渐扩大,所述排气孔(33)的孔径沿排气方向逐渐扩大。

8.根据权利要求7所述一种汽车发动机,其特征在于,所述进气孔(32)初始位置的孔径为排气孔(33)初始位置的孔径的6~8倍。

9.根据权利要求8所述一种汽车发动机,其特征在于,所述气缸体(1)内具有冷却液腔(6),所述避让腔(4)与所述冷却液腔(6)相通;所述冷却液腔(6)和避让腔(4)内均填注有冷却液。
